Наружные стеновые панели Н 7-2 а (Альбом ИЖ 1.1-1)

Маркировка и расшифровка

Конструкции обозначаются кодом Н 7-2 а (Альбом ИЖ 1.1-1), где:

• Н — тип панели (продольный фасад; НТ — торец; НР — ризалит; НВ — вход);
• 7 — типоразмер изделия;
• 2 — марка типоразмера.

Изменение маркировки без согласования запрещено.

Конструктивные особенности

Панели прямоугольной формы оснащены технологическими отверстиями, выступами и углублениями для монтажа оконных и дверных блоков. Подходят для любых типовых проектов.

Применение

Трехслойные панели с гибкими связями используются в строительстве:

• крупнопанельных жилых домов;
• блок-секций.

В зависимости от расположения в каркасе выполняют функции:

• продольных несущих стен;
• торцевых конструкций;
• элементов ризалитов и входных групп.

Нормативная база

Производство и расчет соответствуют:

• ГОСТ 11024-84;
• СНиП 2.03.01-84.

Материалы и технологии

Бетонные слои

• Класс В20 — для фасадных панелей и входов;
• Класс В20 — для торцевых и ризалитных конструкций.

Параметры бетона:

• водонепроницаемость — W2;
• морозостойкость — F50.

Утеплитель

Пенополистирол ПСБ-С М250 (ГОСТ 15588-86).

Армирование

• Наружный слой — сетка из проволоки Вр1 (?5 мм) (ГОСТ 6727-80);
• Торцы и ризалиты — каркасы из стержней AIII (?8 мм) (ГОСТ 5781-82).

Дополнительные элементы

• Гибкие связи — соответствуют ТУ 5835-002-56737899-2011;
• Монтажные петли — сталь ВСт3сп2/ВСт3пс2 (ГОСТ 380-72);
• Анкеры — сталь ВСт3кп2 и AII.

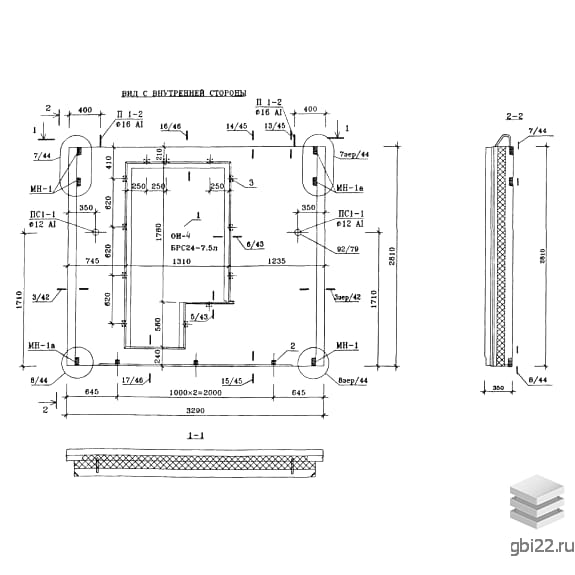

Габариты и параметры

• Длина: 3080 мм;
• Ширина: 350 мм;
• Высота: 2810 мм;
• Вес: 3130 кг;
• Марка бетона: М2500.

Требования к монтажу

Допуски геометрических размеров регламентируются рабочими чертежами. Внутренняя поверхность готова под финишную отделку (окраску, обои).
