Плиты перекрытия ВП 16-6-2: особенности и применение

Маркировка плит ВП 16-6-2

Обозначение ВП 16-6-2 содержит ключевую информацию о конструкции:

• ВП – верхняя плита (перекрытие);
• 16 – длина в дециметрах (1610 мм);
• 6 – ширина в дециметрах (600 мм);

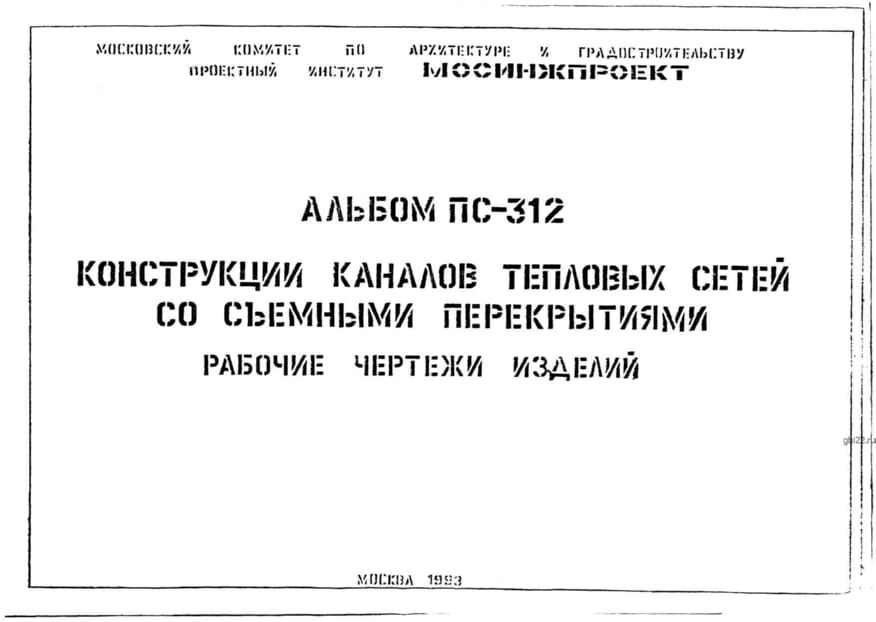

• 2 – тип изделия согласно Альбому ПС 312;
• К (если указано) – наличие опорных выступов для усиленной фиксации.

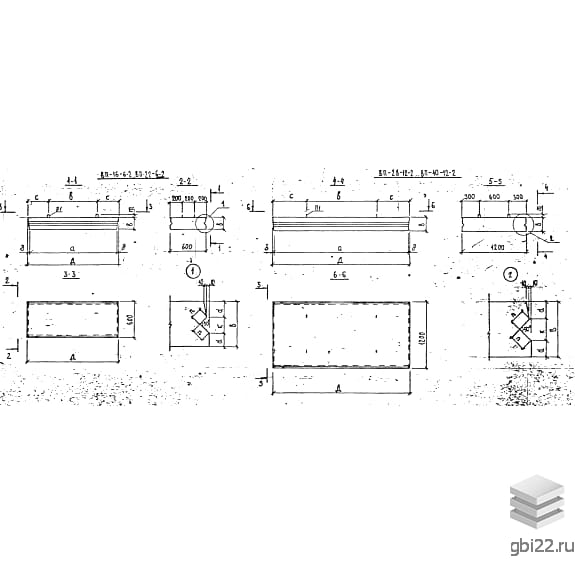

Основные характеристики

Габариты и вес:

• Длина: 1610 мм
• Ширина: 600 мм
• Высота: 160 мм
• Вес: 380 кг
• Объем бетона: 0,15 м?

Материалы и прочность:

• Бетон класса В22,5 (М300) по ГОСТ 25192-82
• Морозостойкость: F75
• Водонепроницаемость: W4
• Арматура: классы А-I, А-III (ГОСТ 5781-82) или Вр-I (ГОСТ 6727-80)

Конструктивные преимущества

Плиты ВП 16-6-2 оснащены опорными выступами, что обеспечивает:

• Устойчивость к вертикальным и горизонтальным нагрузкам
• Повышенную надежность в подвижных грунтах
• Герметичность соединений благодаря пазам для шпонок

Область применения

Используются для:

• Перекрытия тепловых камер и коллекторов
• Защиты подземных коммуникаций (теплотрассы, канализационные системы)
• Создания инженерных тоннелей и пунктов контроля

Технические требования

• Максимальная глубина засыпки: 4 м
• Допустимые отклонения размеров: ±10 мм по длине/ширине, ±5 мм по толщине
• Защитный слой бетона: ?20 мм над рабочей арматурой, ?15 мм над распределительной
• Транспортировка: разрешена автомобильным, железнодорожным и водным транспортом

Контроль качества

Каждая партия сопровождается паспортом по ГОСТ 13015.3-81. При складировании:

• Штабелирование не более 8 плит с деревянными прокладками
• Запрещено совместное хранение принятых и бракованных изделий
