Плиты перекрытия ВП 28-12-2: характеристики и применение

Маркировка плит ВП 28-12-2

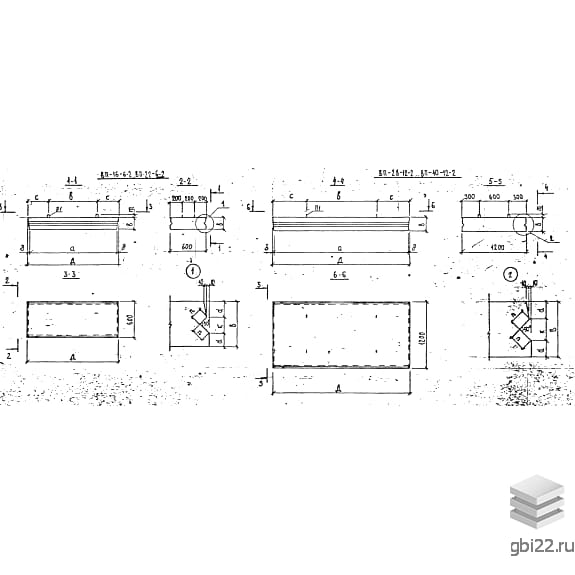

Обозначение ВП 28-12-2 содержит полную информацию о конструкции:

• ВП – плита перекрытия (верхняя);
• 28 – длина изделия в дециметрах (2,8 м);
• 12 – ширина в дециметрах (1,2 м);
• 2 – модификация по Альбому ПС 312;
• «К» (если указано) – наличие опорных выступов для усиленной фиксации.

Основные параметры

• Габариты: 2820?1200?220 мм
• Вес: 1820 кг
• Объем бетона: 0,73 м?
• Марка бетона: М300 (класс В22,5)
• Морозостойкость: F75
• Водонепроницаемость: W4

Конструктивные преимущества

Плиты ВП 28-12-2 оснащены опорными выступами, что повышает устойчивость к вертикальным и горизонтальным нагрузкам. Это делает их идеальным решением для:

• Тепловых камер и коллекторов в неустойчивых грунтах;
• Защитных коробов для инженерных сетей (теплотрасс, газопроводов, водоснабжения);
• Объектов с требованиями к герметичности (пазы для шпонок предотвращают проникновение влаги).

Технические требования

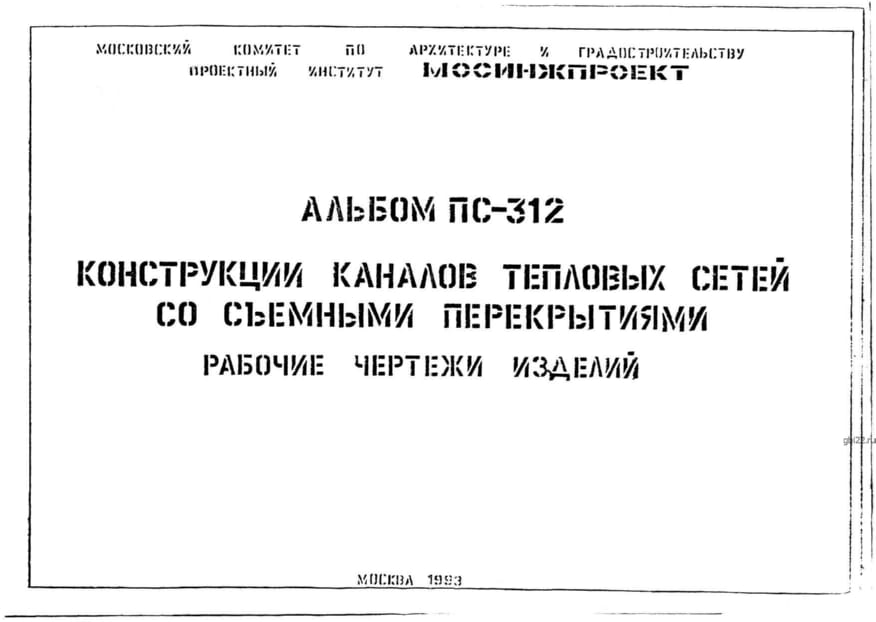

Изготовление соответствует Альбому ПС 312 и ГОСТам:

• Бетон: класс В22,5 (ГОСТ 25192-82), отпускная прочность – от 70% (летом) до 90% (зимой);
• Арматура: сварные каркасы из стержней А-I, А-III (ГОСТ 5781-82) или Вр-I (ГОСТ 6727-80);
• Допустимые отклонения: ±10 мм по длине/ширине, ±5 мм по толщине.

Особенности монтажа и эксплуатации

• Максимальная глубина заложения: 4 м;
• Гидроизоляция: возможно нанесение дополнительного покрытия;
• Люки: стандартные отверстия для доступа персонала;
• Транспортировка: ж/д, авто- или водным транспортом с фиксацией штабеля (до 8 ярусов).

Контроль качества

Каждая партия сопровождается паспортом (ГОСТ 13015.3-81). Недопустимы:

• Трещины (кроме усадочных ?0,1 мм);
• Обнажение арматуры (минимальный защитный слой – 15-20 мм).
