Плиты перекрытия ВП 37-12-2

Маркировка изделий

Обозначение ВП 37-12-2 содержит полную информацию о конструкции:

• ВП – верхняя плита (перекрытие);
• 37 – длина в дециметрах (3740 мм);
• 12 – ширина в дециметрах (1200 мм);
• 2 – модификация по Альбому ПС 312;
• К (в отдельных моделях) – наличие опорных выступов для усиленной фиксации.

Основные характеристики

Габариты и вес:

• Длина: 3740 мм
• Ширина: 1200 мм
• Высота: 320 мм
• Масса: 3480 кг
• Объем бетона: 1,39 м?

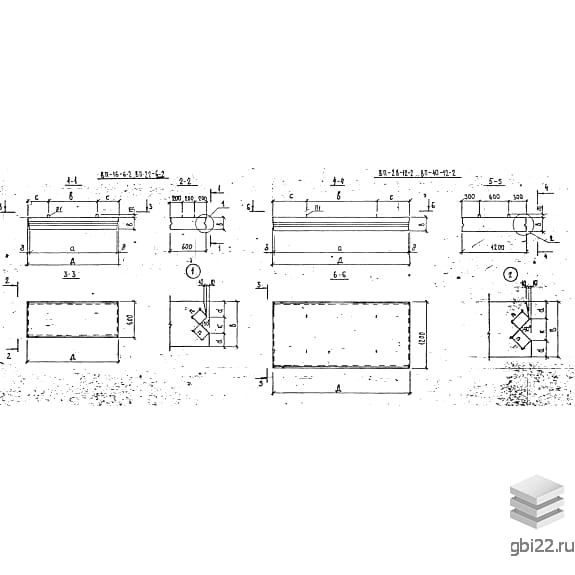

Конструктивные особенности

Плиты оснащены опорными выступами, обеспечивающими устойчивость к вертикальным и горизонтальным нагрузкам. Применяются для:

• Тепловых камер и коллекторов;
• Защиты подземных коммуникаций (теплотрассы, газопроводы, водоснабжение);
• Обустройства пунктов контроля.

Герметичность достигается за счет пазов для шпонок и дополнительной гидроизоляции. Максимальная глубина закладки – 4 м.

Технические требования

Материалы:

• Бетон класса В22,5 (М300) по ГОСТ 25192-82;
• Морозостойкость F75, водонепроницаемость W4;
• Арматура классов А-I, А-III (ГОСТ 5781-82) и Вр-I (ГОСТ 6727-80).

Допуски:

• Отклонение длины/ширины: ±10 мм;
• Толщина защитного слоя бетона: ?20 мм (рабочая арматура), ?15 мм (распределительная);
• Запрещены трещины (кроме усадочных ?0,1 мм).

Транспортировка и хранение

• Перевозка: ж/д, автотранспортом или водным путем с фиксацией груза;
• Складирование: штабелями до 8 плит с деревянными прокладками;
• Требования: разделение принятых и бракованных изделий, соблюдение СНиП III-4 для проходов.

Сертификация

Каждая партия сопровождается паспортом по ГОСТ 13015.3-81. Взаимозаменяемость гарантируется соответствием Альбому ПС 312.
