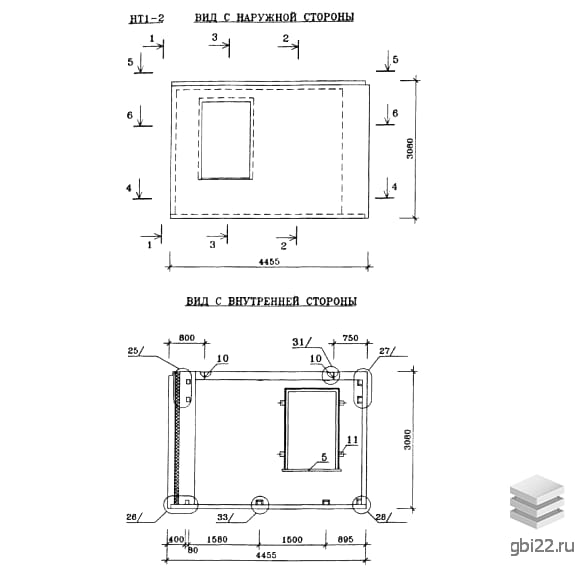

Наружные стеновые панели 1НТ 1-2 (Альбом ИЖ 1.1-1)

Расшифровка маркировки:

• 1.1 – вариант архитектурной отделки;
• НТ – тип конструкции (стеновая панель: Н – продольный фасад, НТ – торец, НР – ризалит, НВ – вход);
• 1 – типоразмер изделия;
• 2 – марка типоразмера.

Изменение маркировки без согласования запрещено.

Конструктивные особенности

Трехслойные панели с гибкими связями предназначены для возведения крупнопанельных зданий и блок-секций. Могут использоваться как:

• продольные стены;
• несущие торцевые конструкции;
• стены ризалитов;
• элементы входных групп.

Технические характеристики

• Габариты: 4455 ? 400 ? 3080 мм
• Масса: 3600 кг
• Класс бетона: В20 (фасадные панели), В20 (торцы и ризалиты)
• Марка бетона: М2500
• Морозостойкость: F50
• Водонепроницаемость: W2

Материалы и производство

Изготовление осуществляется в горизонтальных формах фасадной стороной вниз согласно Альбому ИЖ 1.1-1.

Компоненты конструкции:

• Утеплитель: пенополистирол ПСБ-С М250 (ГОСТ 15588-86)
• Армирование:
  • наружный слой – сетка Вр1 ?5 мм (ГОСТ 6727-80);
  • каркасы торцов/ризалитов – стержни AIII ?8 мм (ГОСТ 5781-82).
• Крепежные элементы:
  • гибкие связи (ТУ 5835-002-56737899-2011);
  • монтажные петли – сталь ВСт3сп2/пс2 (ГОСТ 380-72);
  • анкеры – сталь ВСт3кп2 и AII.

Контроль качества

Допустимые отклонения геометрических параметров регламентируются рабочей документацией. Внутренние поверхности готовы под финишную отделку.
