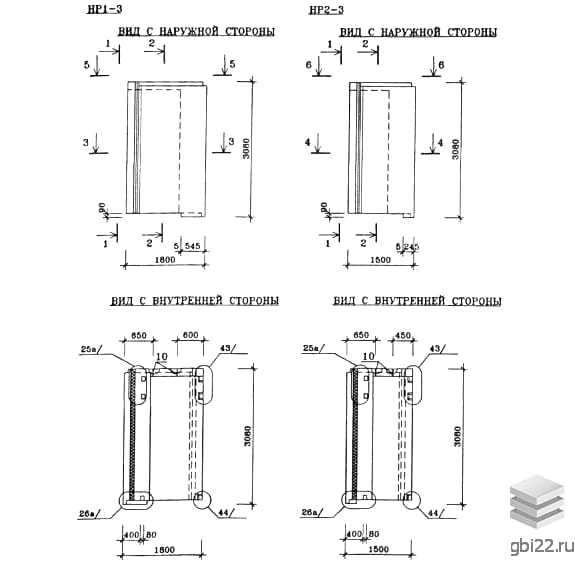

Наружные стеновые панели НР 1-3 (Альбом ИЖ 1.1-1)

Расшифровка маркировки изделий

Конструкции НР 1-3 (Альбом ИЖ 1.1-1) имеют четкую систему обозначений:

1. НР – тип панели:
• Н – продольный фасад
• НТ – торец здания
• НР – ризалит
• НВ – входная группа

2. 1 – типоразмер изделия

3. 3 – марка типоразмера

Конструктивные особенности

Трехслойные панели с утеплителем предназначены для возведения крупнопанельных зданий. Изделия прямоугольной формы могут включать технологические вырезы для оконных и дверных проемов.

Сфера применения

Конструкции используются в качестве:
• Несущих стен продольных фасадов
• Боковых поверхностей ризалитов
• Торцевых элементов зданий
• Ограждающих конструкций входных групп

Технические параметры

• Габариты: 1800?420?3080 мм
• Масса: 3050 кг
• Класс бетона: М2500 (В22.5-В20)
• Морозостойкость: F50
• Водонепроницаемость: W2

Материалы изготовления

Бетонные слои:
• Наружный – тяжелый бетон В20
• Внутренний – бетон В22.5

Теплоизоляция:
• Пенополистирол ПСБ-С М250 (ГОСТ 15588-86)

Армирование:
• Сетка Вр1 ?5 мм (ГОСТ 6727-80)
• Каркасы из стержней АIII ?8 мм (ГОСТ 5781-82)

Крепежные элементы:
• Петли из стали ВСт3сп2/пс2 (ГОСТ 380-72)
• Анкеры из стали AII и ВСт3кп2

Производственные стандарты

Изготовление регламентировано:
• Альбомом ИЖ 1.1-1
• ГОСТ 11024-84
• СНиП 2.03.01-84
• ТУ 5835-002-56737899-2011

Монтажные требования

• Формовка в горизонтальном положении
• Строгое соблюдение геометрических параметров
• Подготовка внутренних поверхностей под финишную отделку
