Полые сваи круглого сечения СК 7-30-2

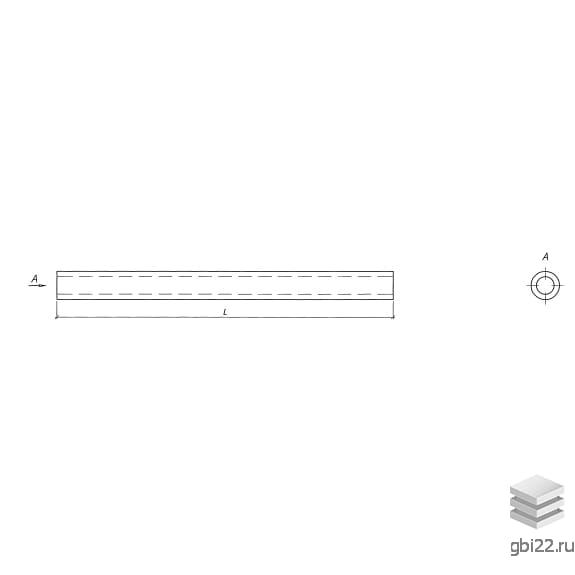

Полые сваи СК 7-30-2 представляют собой железобетонные конструкции, имеющие форму вытянутого цилиндра. Эти изделия широко используются при строительстве фундаментов для опор мостов, как автомобильных, так и железнодорожных, а также для опор пешеходных мостов.

Маркировка изделия

Маркировка сваи СК 7-30-2 расшифровывается следующим образом:

С – начальные буквы названия элемента;

7 – длина в сантиметрах;

30 – наружный диаметр в сантиметрах;

2 – индекс, указывающий количество и диаметр продольной арматуры.

Основные характеристики

Диаметр: 300, 400 и 500 мм;

Длина: от 5 до 12 м с шагом 1 м;

Вес: 970 кг;

Марка бетона: М2500.

Применение

Сваи СК 7-30-2 предназначены для использования в районах с вечномерзлыми грунтами, однако допускается их применение в других климатических условиях при наличии технико-экономического обоснования.

Монтаж

Полые сваи устанавливаются в заранее пробуренные скважины, диаметр которых должен превышать диаметр сваи не менее чем на 50 мм. Пространство между грунтом и изделием заполняется раствором, обеспечивающим необходимую прочность сцепления сваи с грунтом. При необходимости полость внутри сваи заполняется бетоном, класс которого не ниже класса самого изделия.

Требования к качеству

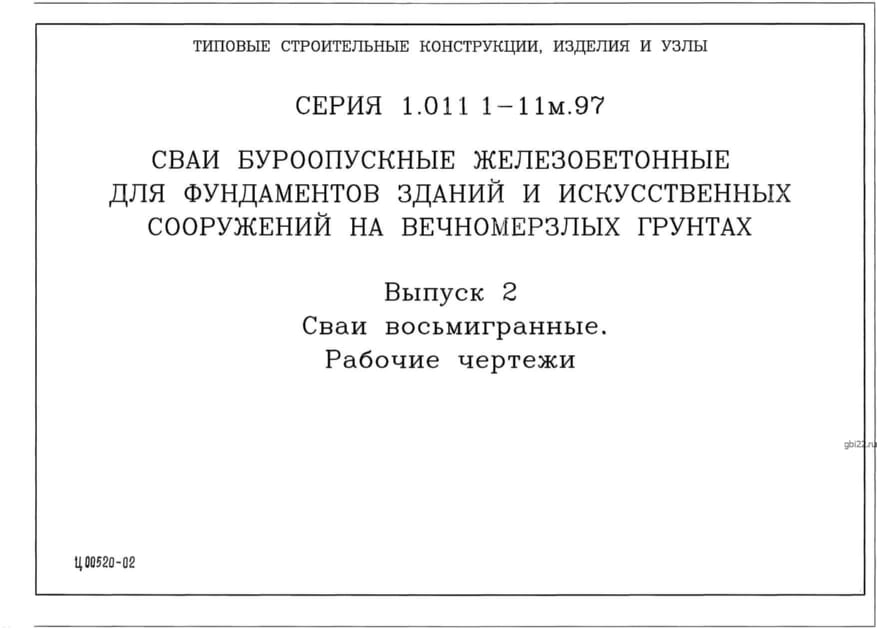

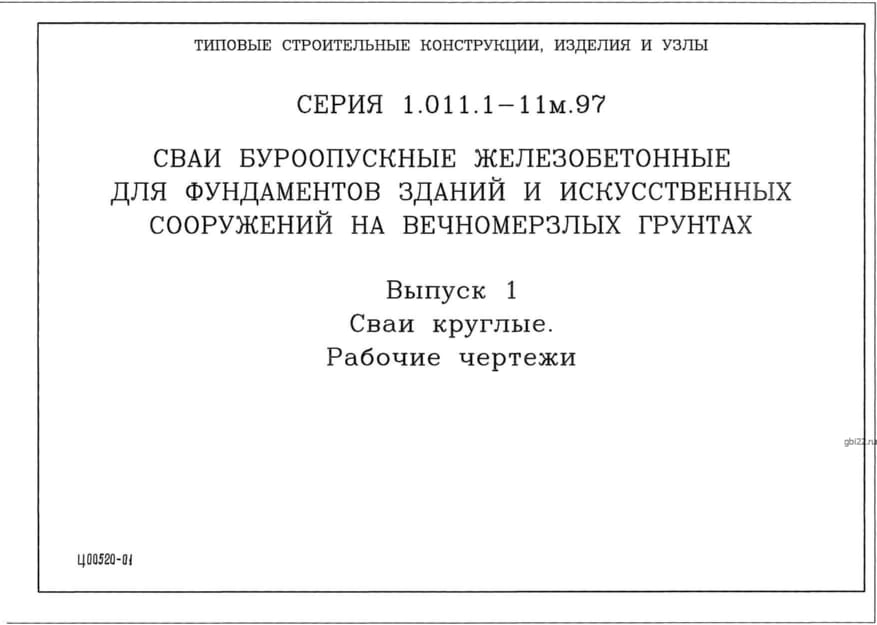

Изготовление данного типа железобетонных изделий регламентируется Серией 1.011.1-11м.97. Сваи должны производиться из тяжелого бетона с плотностью от 2200 до 2500 кг/м? и арматурной стали. Выбор марки бетона осуществляется в зависимости от морозоустойчивости и водонепроницаемости, а арматурная сталь подбирается в соответствии с температурными условиями.

Процесс изготовления

Сваи круглого сечения изготавливаются методом центрифугирования в металлических формах. В процессе производства необходимо избегать причин, способствующих возникновению дефектов, таких как утечка цементного молока или нарушения в составе бетонной смеси. Извлечение готового изделия из опалубки должно производиться с использованием специальных захватов.

Приемка и хранение

Приемка готовых изделий осуществляется по результатам проверок, в ходе которых оцениваются прочность бетона, расположение арматуры, толщина защитного слоя и точность геометрических параметров. Готовые сваи должны храниться отсортированными по маркам и уложенными в штабеля, высота которых не превышает 4-х рядов. Для предотвращения скатывания сваи должны быть закреплены брусьями.

Транспортировка

Погрузка, перевозка и разгрузка изделий должны проводиться с соблюдением правил, исключающих возможность повреждения. Транспортировка осуществляется с обязательной фиксацией изделий в кузове транспорта, а при перевозке по железнодорожным путям – в открытых вагонах.
