Цельные сваи оболочки СКГ 5-30-1

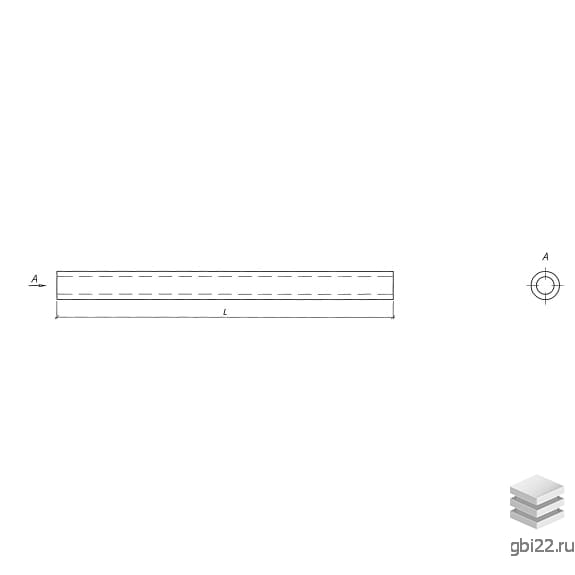

Сваи оболочки СКГ 5-30-1 представляют собой железобетонные изделия вытянутой формы с кольцевым сечением, которые не имеют внутреннего заполнения. Данная маркировка изделий расшифровывается следующим образом:

СКГ – тип сваи (свая круглая для фундаментов);

5 – длина сваи в сантиметрах;

30 – диаметр сваи в сантиметрах;

1 – индекс, указывающий на количество и диаметр арматуры.

Основные характеристики

Длина: 5000 мм

Ширина: 300 мм

Высота: 300 мм

Вес: 690 кг

Марка бетона: М200

Применение

Сваи оболочки используются для создания фундаментов в процессе строительства различных зданий. Они предназначены для эксплуатации в условиях мерзлых грунтов при температуре воздуха до -30 градусов, а также могут применяться в других климатических и инженерно-криологических условиях при наличии технического обоснования.

Монтаж

Установка таких изделий осуществляется путем погружения сваи с помощью траверсы в заранее подготовленную скважину. Диаметр скважины должен превышать диаметр сваи минимум на 50 мм. Пространство между грунтом и сваей заполняется раствором в соответствии с СНиП 2.02.04-88. При необходимости, после монтажа полость внутри сваи заполняется бетоном не ниже класса В15.

Производственные требования

При производстве сваи СКГ 5-30-1 используется тяжелый бетон, соответствующий ГОСТ 25192-82 и ГОСТ 26633-91, с средней плотностью от 2200 до 2500 кг/м?. Выбор арматуры зависит от средней температуры воздуха в районе строительства и может быть AI, AII, AIII, Вр1. Поскольку сваи эксплуатируются в агрессивной среде, обязательна обработка металла для защиты от коррозии.

Контроль качества

Процесс изготовления должен соответствовать СНиП 3.09.01-85. Изделия изготавливаются в металлических формах методом центрифугирования. Извлечение сваи из опалубки производится с использованием специальных захватов в указанных местах. Запрещается извлечение, если температура бетона отличается от температуры наружного воздуха более чем на 15 градусов. Все изделия подлежат проверке отделом технического контроля на прочность бетона, качество сварных арматурных изделий и точность геометрических параметров.

Хранение и транспортировка

Гарантийный срок сваи составляет один год с момента изготовления. Хранить готовые сваи необходимо в горизонтальных рядах, высота штабеля не должна превышать 4-х рядов. Между рядами укладываются деревянные прокладки, которые располагаются рядом с местами строповки. Подкладки под нижние ряды должны обеспечивать воздушный зазор между основанием и нижним рядом. Температурный режим не регламентируется ГОСТом. Перевозка осуществляется в открытых вагонах, а складирование и погрузка должны соответствовать требованиям ГОСТ 13015.4-84 и СНиП III-4-80.
