Цельные сваи оболочки СКГ 8-50-2

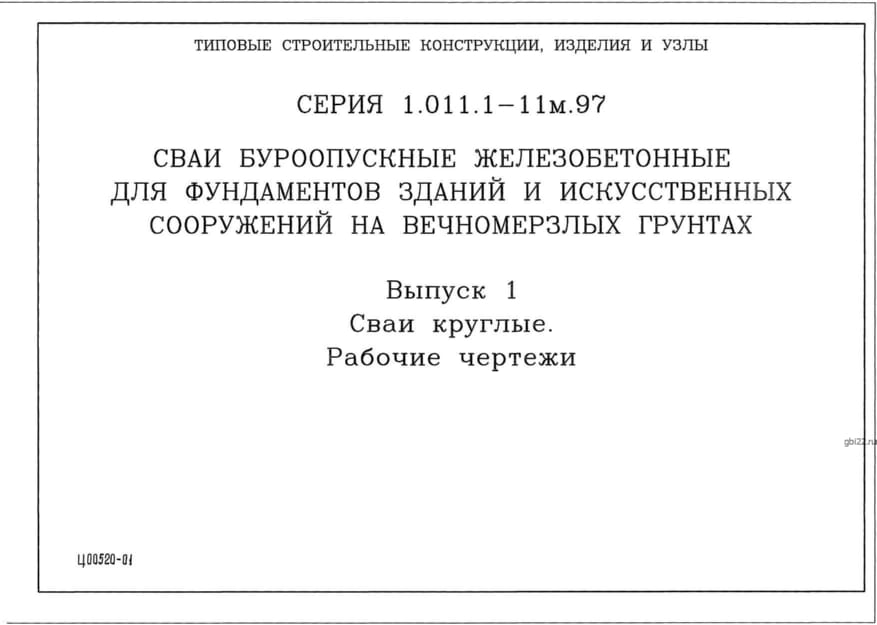

Сваи оболочки СКГ 8-50-2 представляют собой железобетонные изделия вытянутой формы с кольцевым сечением, которые не имеют внутреннего заполнения. Данный тип сваи регламентируется в соответствии с Серией 1.011.1-11м.97.

Маркировка изделия

Маркировка СКГ 8-50-2 расшифровывается следующим образом:

СКГ – сваи круглая для фундаментов зданий;

8 – длина сваи в сантиметрах;

50 – диаметр сваи в сантиметрах;

2 – индекс, обозначающий количество и диаметр арматуры.

Основные характеристики

Длина: 8000 мм

Ширина: 500 мм

Высота: 500 мм

Вес: 2510 кг

Марка бетона: М2500

Применение

Сваи оболочки используются для создания фундаментов в процессе строительства различных зданий. Они предназначены для эксплуатации в условиях мерзлых грунтов при температуре воздуха до -30 градусов Цельсия и могут применяться в других климатических и инженерно-криологических условиях при наличии технического обоснования.

Монтаж

Установка таких изделий осуществляется путем погружения сваи с помощью траверсы в заранее подготовленную скважину. Диаметр скважины должен превышать диаметр сваи минимум на 50 мм. Пространство между грунтом и сваей заполняется раствором в соответствии с СНиП 2.02.04-88. При необходимости, после монтажа полость внутри сваи заполняется бетоном не ниже класса В20.

Производственные требования

При производстве сваи СКГ 8-50-2 используется тяжелый бетон, соответствующий ГОСТ 25192-82 и ГОСТ 26633-91, с средней плотностью от 2200 до 2500 кг/м?. Выбор арматуры зависит от средней температуры воздуха в районе строительства и может быть AI, AII, AIII, Вр1. Поскольку сваи используются в агрессивной среде, обязательна обработка металла для защиты от коррозии.

Контроль качества

Изготовленные изделия должны проходить проверку отделом технического контроля или заводской инспекцией. Контролируются прочность бетона, качество сварных арматурных изделий, точность геометрических параметров и качество поверхности. Запрещено наличие обвалов бетона с внутренней стороны сваи, что может привести к обнажению арматуры. Гарантийный срок на сваи составляет один год с момента изготовления.

Хранение и транспортировка

Готовые сваи СКГ 8-50-2 необходимо хранить в горизонтальных рядах, высота штабеля не должна превышать 4-х рядов. Между рядами должны быть уложены деревянные прокладки, расположенные рядом с местами строповки. Подкладки под нижние ряды должны обеспечивать воздушный зазор между основанием и нижним рядом. Перевозка осуществляется в открытых вагонах, а складирование и погрузка должны соответствовать требованиям ГОСТ 13015.4-84 и СНиП III-4-80.
