Свая составная верхняя С 10-40 вс

Свая составная верхняя С 10-40 вс – это надежное железобетонное изделие прямоугольной формы. Оно является одним из двух компонентов конструкции (сваи). При соединении с другим элементом формируется изделие, напоминающее стержень. Основное назначение всех видов свай, включая составные, заключается в укреплении будущих зданий и сооружений, как жилого, так и промышленного назначения.

Изделие проникает в грунт своим острием, погружается в него и надежно фиксируется, что делает фундамент здания прочным и устойчивым. Сваи типа С 10-40 вс применяются в районах с мелкими и пылеватыми песками, тугопластичной и текучей глиной, илом и биогенными грунтами.

Маркировка изделия

Составная свая маркируется в соответствии с установленными нормами. В первой подгруппе указывается тип изделия и длина, во второй - сторона сечения, в третьей - тип соединения звеньев сваи (стаканный или коробчатый). Расшифровка С 10-40 вс выглядит следующим образом:

• С – свая квадратного сплошного сечения;
• 10 – длина (в метрах);
• 40 – сечение (в сантиметрах);
• в – тип звена - верхний элемент;
• с – тип стыка стаканный.

Маркировочные надписи рекомендуется наносить несмываемыми красящими веществами, устойчивыми к ультрафиолету, на боковые поверхности сваи на расстоянии 5 сантиметров от торца или на торце изделия.

Технические характеристики

Материал: тяжелый бетон марки не менее М300 по прочности на сжатие.

Армирование: для повышения прочности используется метод армирования бетона. В качестве продольных металлических элементов применяют горячекатаную сталь класса А-III. Поперечное армирование состоит из спиралей, изготовленных из проволоки диаметром 5 мм класса Вр-I.

Защита от коррозии

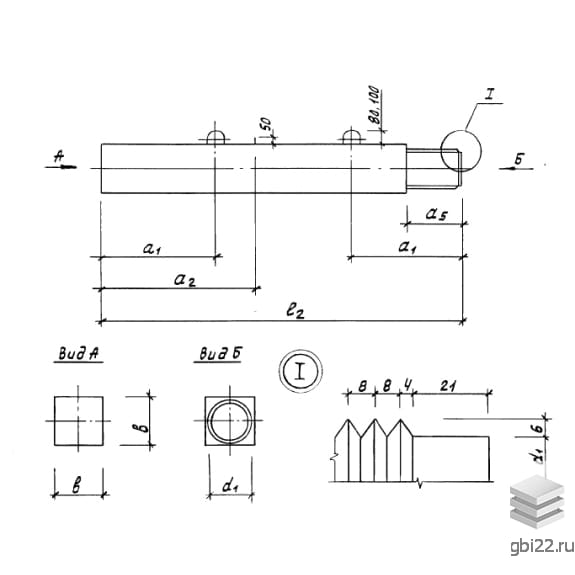

Сваи, находящиеся в грунте, должны быть защищены от ржавления. Защита стальных закладных деталей включает в себя: покрытие цинком, обмазку битумом и покрытие внешней части закладных слоем рубероида. Нижний конец верхнего звена на длине 260 мм изготавливается рифленым, высота зубца составляет 6 мм, а размер рифленого сечения должен превышать внутренний размер «короба» на 8 мм для обеспечения лучшего сопряжения.

Качество и транспортировка

Качество готовой верхней составной сваи С 10-40 вс должно соответствовать специальному регламенту - ГОСТ 13015.3. Длинномерные изделия перевозят и хранят в горизонтальном положении рядами, при этом сваи укладываются так, чтобы все маркировки были видимыми. Для безопасности С 10-40 вс прокладывают специальным инвентарем, расположенным около петель. Перевозка осуществляется преимущественно железнодорожным и автомобильным транспортом, загрузка в транспортное средство производится с помощью монтажных петель.

Основные характеристики

Длина: 10000 мм

Ширина: 400 мм

Высота: 400 мм

Вес: 3950 кг

Марка бетона: М300
