Свая составная верхняя С 12-40 вс

Свая составная верхняя С 12-40 вс – это прочное железобетонное изделие прямоугольной формы. Она является одним из двух элементов конструкции (сваи). При соединении с другой частью формируется изделие, напоминающее стержень. Основное назначение всех видов свай, включая составные, заключается в укреплении будущих зданий и сооружений, как жилого, так и промышленного назначения.

Расшифровка маркировки:

С – свая квадратного сплошного сечения;

12 – длина (в метрах);

40 – сечение (в сантиметрах);

в – тип звена - верхний элемент;

с – тип стыка стаканный.

Свая пробивает грунт своим острием, погружается в него и надежно фиксируется, что делает фундамент здания прочным и устойчивым. Сваи типа С 12-40 вс применяются в условиях с мелкими и пылеватыми песками, тугопластичной и текучей глиной, илом и биогенными грунтами.

Технические характеристики

Длина: 12000 мм

Ширина: 400 мм

Высота: 400 мм

Вес: 4750 кг

Марка бетона: М300

Производственные требования

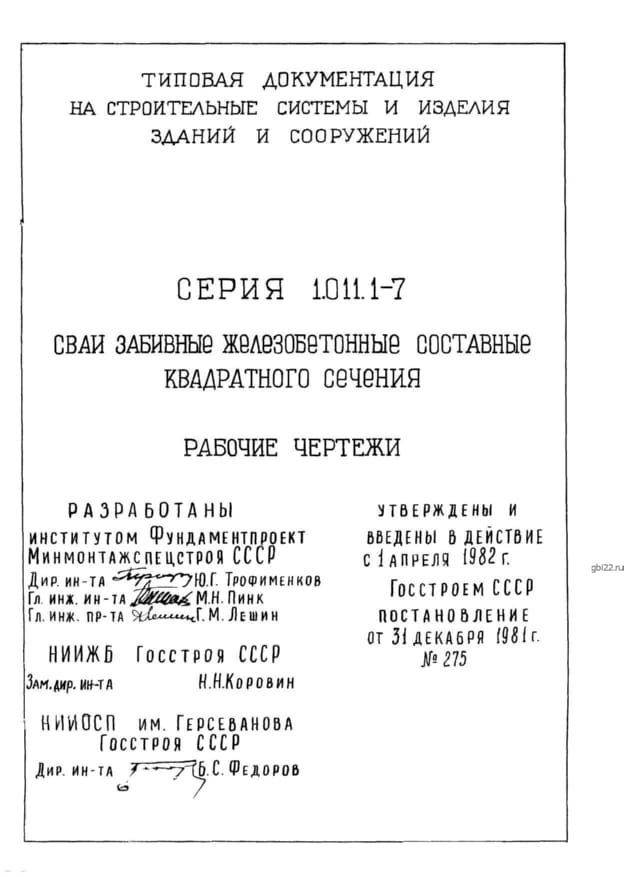

Изготовление составной верхней сваи должно соответствовать спецификациям и рабочим чертежам из Серии 1.011.1-7. Бетон должен быть марки не ниже М300 по прочности на сжатие. Параметры морозостойкости и водонепроницаемости определяются индивидуально и указываются в проекте.

Армирование и защита

Для повышения прочности и устойчивости к различным воздействиям применяется метод армирования бетона. В качестве продольных металлических элементов используется горячекатаная сталь класса А-III. Поперечное армирование состоит из спиралей, изготовленных из проволоки диаметром 5 мм класса Вр-I. Для петель используется горячекатаная арматурная сталь класса А-I.

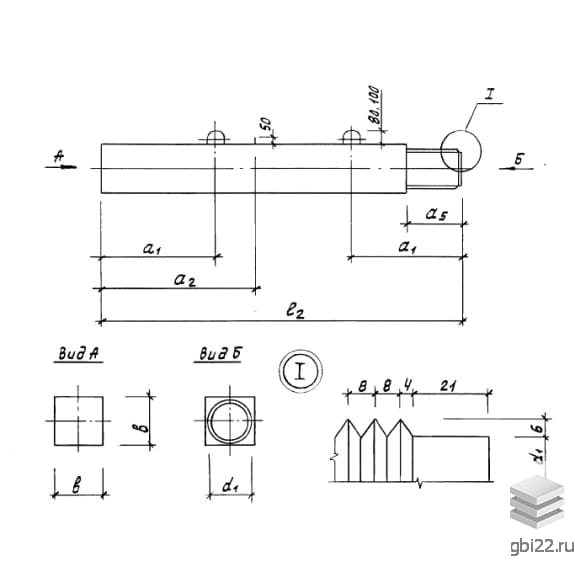

Сваи должны быть защищены от коррозии, что достигается путем покрытия цинком, обмазки битумом и нанесения слоя рубероида на внешнюю часть закладных. Нижний конец верхнего звена изготавливается рифленым на длине 260 мм с высотой зубца 6 мм, что обеспечивает надежное сопряжение.

Качество и транспортировка

Качество готовой составной сваи С 12-40 вс должно соответствовать регламенту ГОСТ 13015.3. Длинномерные изделия транспортируются и хранятся в горизонтальном положении рядами, при этом все маркировки должны быть видимыми. Для безопасности сваи укладываются специальным инвентарем около петель. Перевозка осуществляется преимущественно железнодорожным и автомобильным транспортом с использованием монтажных петель.

Погрузка, транспортировка и разгрузка должны проводиться с осторожностью, избегая свободного падения свай и перемещения конструкций по земле волоком.
