Свая составная верхняя С 11-40 вк

Свая составная верхняя С 11-40 вк – это надежное железобетонное изделие прямоугольной формы. Оно является одним из двух компонентов конструкции (сваи). При соединении с другим элементом формируется изделие, напоминающее стержень. Основное назначение всех видов свай, включая составные, заключается в укреплении будущих зданий и сооружений, как жилого, так и промышленного назначения.

Изделие проникает в грунт своим острием, погружается в него и надежно фиксируется, что делает фундамент здания прочным и устойчивым. Сваи С 11-40 вк применяются в районах с мелкими и пылеватыми песками, тугопластичной и текучей глиной, илом и биогенными грунтами.

Маркировка изделия

Составная свая маркируется в соответствии с установленными нормами. В первой подгруппе указывается тип изделия и длина, во второй – сторона сечения, в третьей – тип соединения звеньев сваи (стаканный или коробчатый). Расшифровка С 11-40 вк выглядит следующим образом:

• С – свая квадратного сплошного сечения;
• 11 – длина (в метрах);
• 40 – сечение (в сантиметрах);
• в – тип звена - верхний элемент;
• к – тип стыка - коробчатый.

Маркировочные надписи рекомендуется наносить несмываемыми красящими веществами, устойчивыми к ультрафиолету, на боковые поверхности сваи на расстоянии 5 сантиметров от торца или на торце изделия.

Технические характеристики

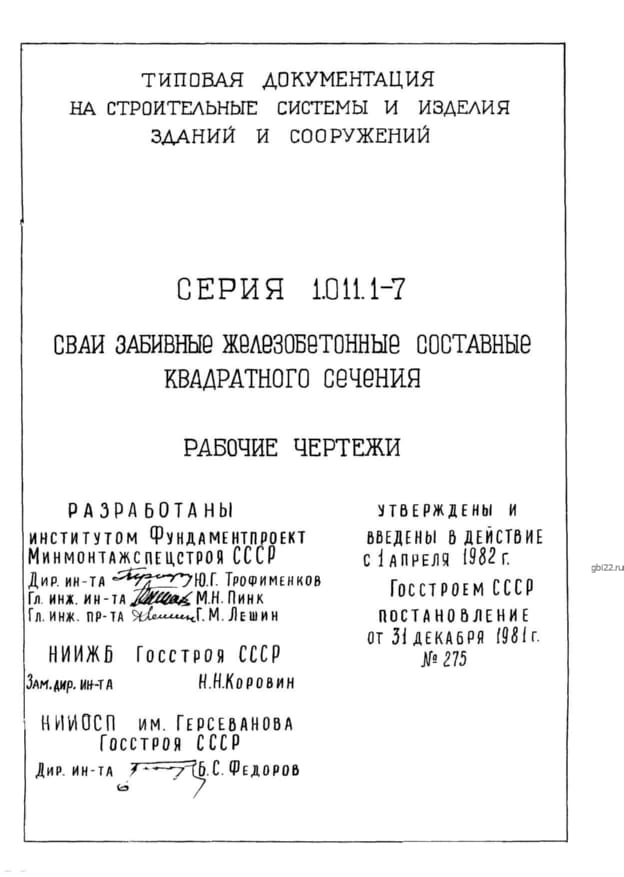

Формирование: Составная верхняя свая должна изготавливаться в соответствии со спецификацией и рабочими чертежами из Серии 1.011.1-7.

Материал: С 11-40 вк изготавливается из тяжелого бетона марки не менее М300 по прочности на сжатие. Параметры морозостойкости и водонепроницаемости бетона определяются индивидуально и указываются в проекте.

Армирование: Для повышения прочности и устойчивости к различным воздействиям применяется метод армирования бетона. В качестве продольных металлических звеньев используется горячекатаная сталь класса А-III. Поперечное армирование состоит из спиралей, изготовленных из проволоки диаметром 5 мм класса Вр-I.

Защита от коррозии

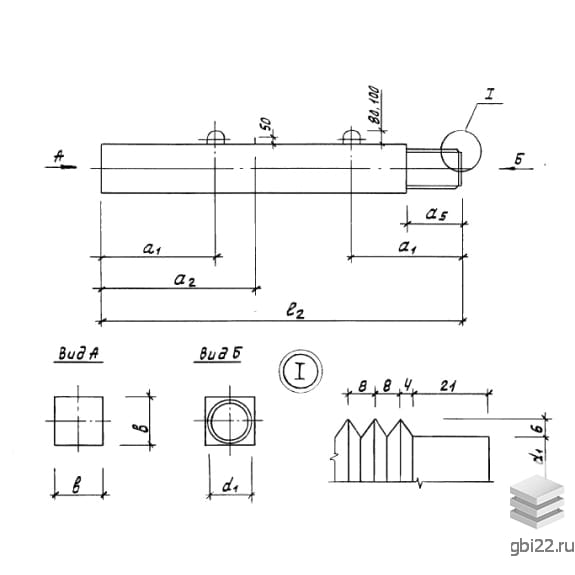

Сваи, находящиеся в грунте, должны быть защищены от коррозии. Защита стальных закладных деталей включает в себя: покрытие цинком, обмазку битумом и покрытие внешней части закладных слоем рубероида. Нижний конец верхнего звена на длине 260 мм изготавливается рифленым, высота зубца составляет 6 мм. Размер рифленого сечения должен превышать внутренний размер «короба» на 8 мм для обеспечения надежного соединения.

Качество и транспортировка

Качество готовой верхней составной сваи С 11-40 вк должно соответствовать специальному регламенту - ГОСТ 13015.3. Длинномерные изделия перевозят и хранят в горизонтальном положении рядами, при этом сваи должны быть направлены в одну сторону, чтобы маркировка была видимой.

Для безопасности С 11-40 вк укладывают специальным инвентарем рядом с петлями. Перевозка осуществляется преимущественно железнодорожным и автомобильным транспортом, загрузка в транспортное средство производится с помощью монтажных петель. Погрузку, транспортировку и разгрузку необходимо выполнять осторожно, избегая свободного падения свай и перемещения конструкций по земле волоком.

Основные характеристики

Длина: 11000 мм

Ширина: 400 мм

Высота: 400 мм

Вес: 4350 кг

Марка бетона: М300
