Фундаментные плиты ППФ 12-51

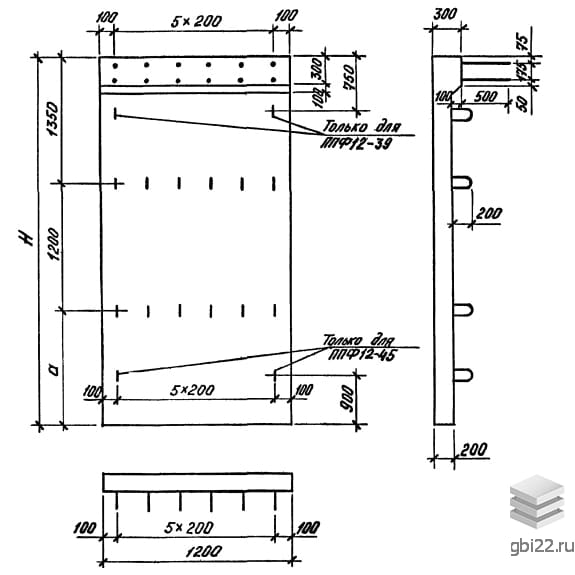

Фундаментные плиты ППФ 12-51 – это железобетонные конструкции прямоугольной формы, которые в поперечном сечении напоминают букву «Г». Основной особенностью этих изделий является наличие вертикальных арматурных выпусков, расположенных в уширенной части, что обеспечивает надежное сцепление с бетонным раствором.

Маркировка изделий

ППФ – обозначение типа конструкции (плоская плита фундамента);

12 – ширина плиты в миллиметрах;

51 – высота плиты в миллиметрах.

Основные характеристики

Высота: от 390 до 870 мм

Ширина: 900, 1200 и 1500 мм

Длина: 1200 мм

Вес: 3180 кг

Марка бетона: М350

Применение

Эти сборно-монолитные фундаменты предназначены для использования в сочетании с типовыми стальными колоннами. Они находят применение при строительстве производственных зданий и инженерных сооружений с глубокими техническими подвалами, таких как объекты черной металлургии, тяжелое машиностроение и энергетика.

Монтаж и эксплуатация

Во время установки плоские плиты располагаются по рабочим сторонам фундамента и служат опалубкой для двух сторон подколонника. На нерабочих сторонах монтируются индустриальные щиты, после чего осуществляется заливка бетона. Благодаря разнообразию высот и ширин, плиты подходят для различных нагрузок от стальных колонн, что позволяет использовать их при реконструкции подземных пространств городов.

Требования к качеству

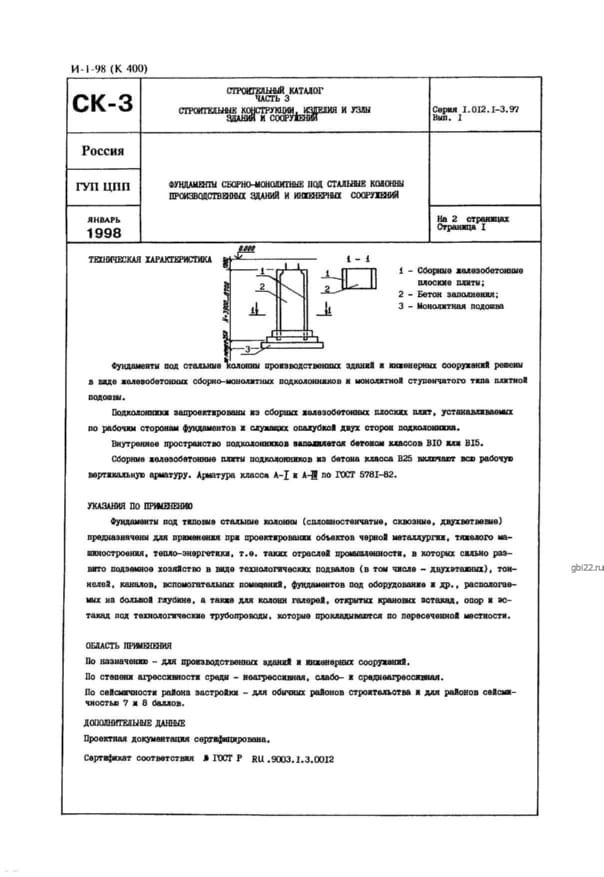

Согласно Серии 1.012.1-3.97, маркировка на плоских плитах фундамента ППФ 12-51 должна быть четкой и разборчивой, а краска – влагостойкой. При производстве используется бетон класса В25, а марки по водонепроницаемости и морозостойкости выбираются в соответствии с СНиП 2.03.01-84, учитывая климатические условия эксплуатации.

Хранение и транспортировка

Плиты хранятся в штабелях на ровной поверхности. При укладке нового слоя необходимо оставлять отступ от уширенной части на 30 см для защиты арматурных штырей. Высота штабеля не должна превышать 1,5 м (до 4 плит). Для погрузки и разгрузки плит следует использовать строповочный трос, закрепленный на крайних петлях, и запрещается подъем за вертикальные арматурные выпуски.
