Фундаментные плиты ППФ 15-57

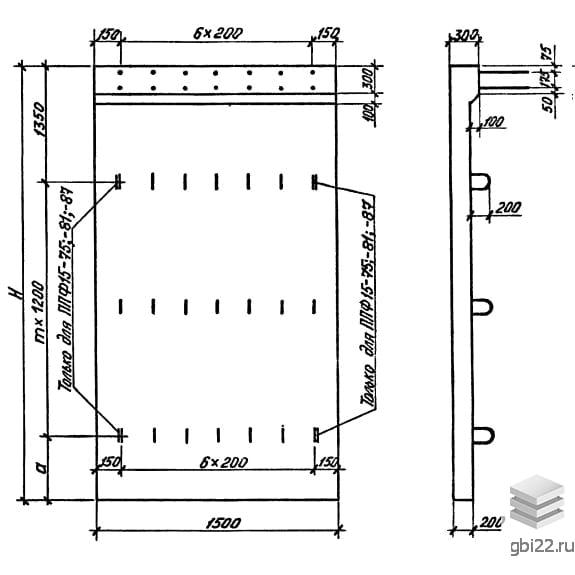

Фундаментные плиты ППФ 15-57 – это железобетонные конструкции прямоугольной формы, которые в поперечном сечении напоминают букву «Г». Основной особенностью этих изделий является наличие вертикальных арматурных выпусков, которые выступают из расширенной части и необходимы для надежного соединения с бетонным раствором.

Маркировка изделий

ППФ – обозначение типа конструкции (плоская плита фундамента);

15 – ширина плиты в сантиметрах;

57 – высота плиты в сантиметрах.

Основные характеристики

Высота: от 3,9 до 8,7 м

Ширина: 900, 1200 и 1500 мм

Вес: 4400 кг

Марка бетона: М350

Применение

Эти сборно-монолитные фундаменты предназначены для использования в сочетании с типовыми стальными колоннами. Они применяются при строительстве производственных зданий и инженерных сооружений с глубокими техническими подвалами, таких как объекты черной металлургии, тяжелое машиностроение и энергетика.

Монтаж и эксплуатация

Во время установки плоские плиты располагаются по рабочим сторонам фундамента и служат опалубкой для двух сторон подколонника. На нерабочих сторонах монтируются индустриальные щиты, после чего осуществляется заливка бетона. Благодаря разнообразию высот (с шагом 60 см) и трем типам ширины, плиты подходят для любых нагрузок от стальных колонн (одноствольных и двухветвевых), что позволяет использовать их при реконструкции подземных пространств городов.

Требования к качеству

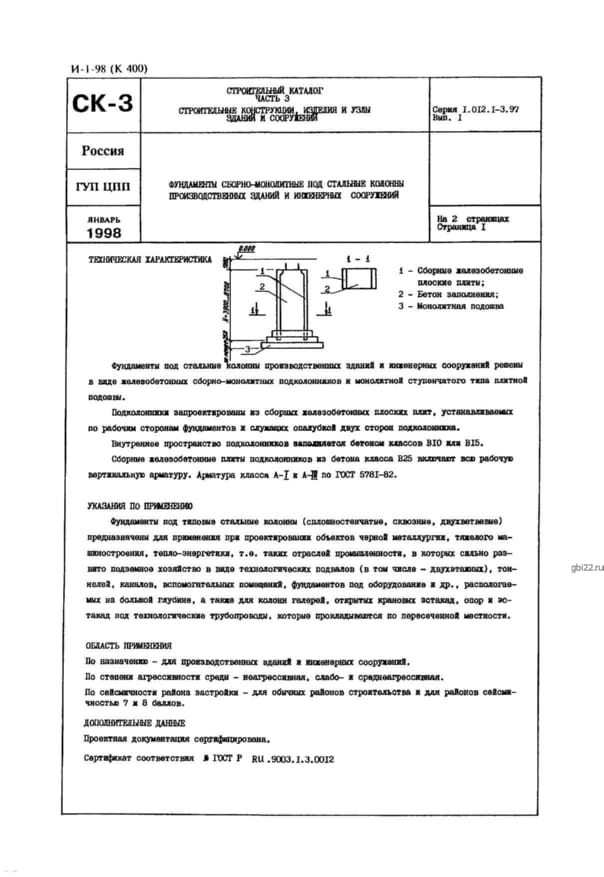

Согласно Серии 1.012.1-3.97, маркировочные обозначения должны быть нанесены на боковую грань плиты. Краска должна быть влагостойкой, а надпись – четкой и разборчивой. Готовое изделие не должно иметь трещин и сколов, кроме усадочных, ширина которых не должна превышать 0,1 мм. Контроль качества осуществляется по ГОСТ 13015.1-81, и все испытанные изделия должны сопровождаться соответствующей документацией.

Хранение и транспортировка

Плиты ППФ 15-57 хранятся в штабелях на ровной подготовленной поверхности. При укладке нового слоя необходимо отступить от уширенной части конструкции на 30 см, чтобы защитить арматурные штыри от повреждений. Высота штабеля не должна превышать 1,5 м (до 4 плит). Для погрузки и разгрузки плит следует использовать строповочный трос, закрепленный на крайних петлях, и запрещается подъем конструкций за вертикальные арматурные выпуски. Транспортировка должна осуществляться с соблюдением техники безопасности.
