Фундаментные плиты ППФ 9-45

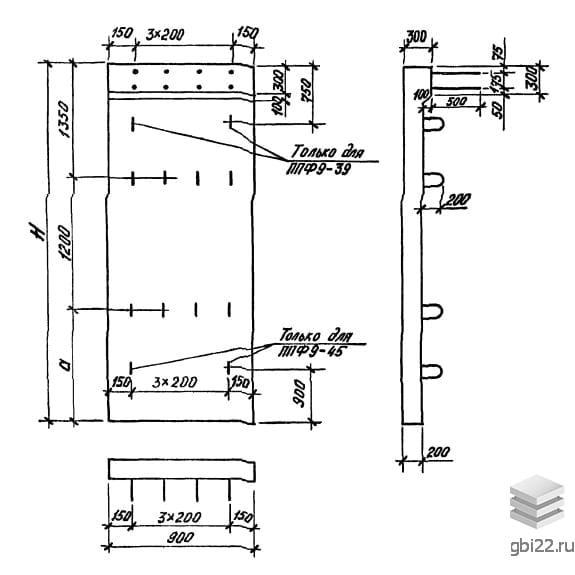

Фундаментные плиты ППФ 9-45 – это железобетонные конструкции прямоугольной формы, которые в поперечном сечении напоминают букву «Г». Основной особенностью этих изделий является наличие вертикальных арматурных выпусков, которые выступают из расширенной части и необходимы для надежного соединения с бетонным раствором.

Маркировка изделий

ППФ – обозначение типа конструкции (плоская плита фундамента);

9 – ширина плиты в миллиметрах;

45 – высота плиты в сантиметрах.

Основные характеристики

Высота: от 3,9 до 8,7 м

Ширина: 900, 1200 и 1500 мм

Вес: 2100 кг

Марка бетона: М350

Применение

Эти плиты предназначены для использования в сочетании с типовыми стальными колоннами при строительстве производственных зданий и инженерных сооружений с глубокими техническими подвалами, таких как объекты черной металлургии, тяжелое машиностроение и энергетика.

Монтаж и эксплуатация

Во время установки плоские плиты располагаются по рабочим сторонам фундамента и служат опалубкой для двух сторон подколонника. На нерабочих сторонах монтируются индустриальные щиты, после чего осуществляется заливка бетона. Благодаря разнообразию высот и ширин, плиты подходят для различных нагрузок от стальных колонн, что позволяет использовать их при реконструкции подземных пространств городов.

Требования к качеству

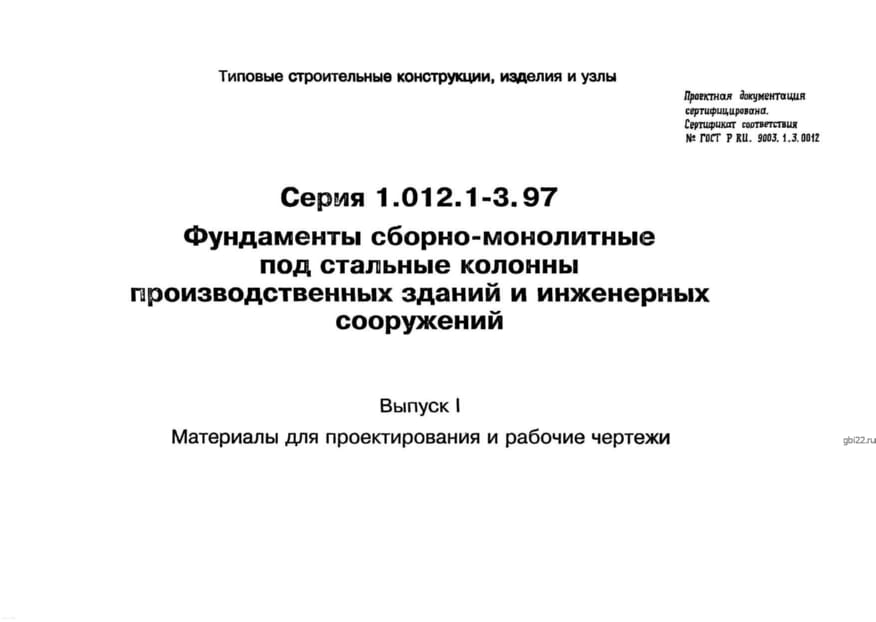

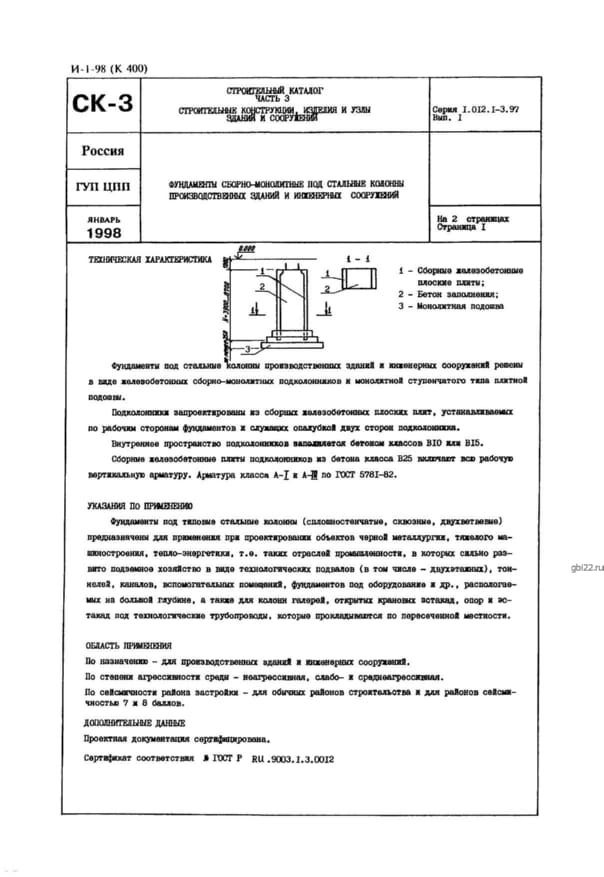

Согласно Серии 1.012.1-3.97, маркировка на плоских плитах должна быть четкой и нанесенной на боковую грань. При хранении изделия необходимо сортировать по маркировочным обозначениям, а краска должна быть влагостойкой.

Производственные характеристики

Для изготовления плит используется бетон класса В25, а марки по водонепроницаемости и морозостойкости выбираются в соответствии с СНиП 2.03.01-84, учитывая климатические условия. Формовка осуществляется лицевой стороной вниз, а внутренняя поверхность не заглаживается для улучшения сцепления при монтаже.

Арматурные каркасы

Арматурные каркасы изготавливаются из стали классов AI и AIII по ГОСТ 5781-82. Крепление каркаса должно производиться с использованием бетонных фиксаторов, а защитный слой составляет 20 мм.

Хранение и транспортировка

Плиты хранятся в штабелях на ровной поверхности. При укладке нового слоя необходимо оставлять отступ от уширенной части на 30 см для защиты арматурных штырей. Высота штабеля не должна превышать 1,5 м (до 4 плит). Для погрузки и разгрузки необходимо использовать строповочный трос, закрепленный на крайних петлях.
