Фундаментные плиты ППФ 12-57

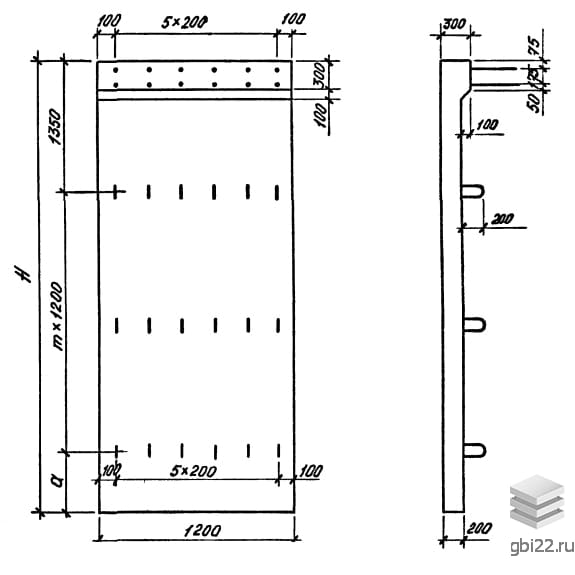

Фундаментные плиты ППФ 12-57 – это железобетонные конструкции прямоугольной формы, которые в поперечном сечении напоминают букву «Г». Основной особенностью этих изделий является наличие вертикальных арматурных выпусков, расположенных в уширенной части, что обеспечивает надежное сцепление с бетонным раствором.

Маркировка изделий

ППФ – обозначение типа конструкции (плоская плита фундамента);

12 – ширина плиты в сантиметрах;

57 – высота плиты в сантиметрах.

Основные характеристики

Высота: от 390 до 870 мм

Ширина: 900, 1200 и 1500 мм

Вес: 3520 кг

Марка бетона: М350

Применение

Эти плиты предназначены для использования в сочетании с типовыми стальными колоннами при строительстве производственных зданий и инженерных сооружений с глубокими техническими подвалами, таких как объекты черной металлургии, тяжелое машиностроение и энергетика.

Монтаж и эксплуатация

Во время установки плоские плиты располагаются по рабочим сторонам фундамента и служат опалубкой для двух сторон подколонника. На нерабочих сторонах монтируются индустриальные щиты, после чего осуществляется заливка бетона. Благодаря разнообразию высот и ширин, плиты подходят для различных нагрузок от стальных колонн, что позволяет использовать их при реконструкции подземных пространств городов.

Требования к качеству

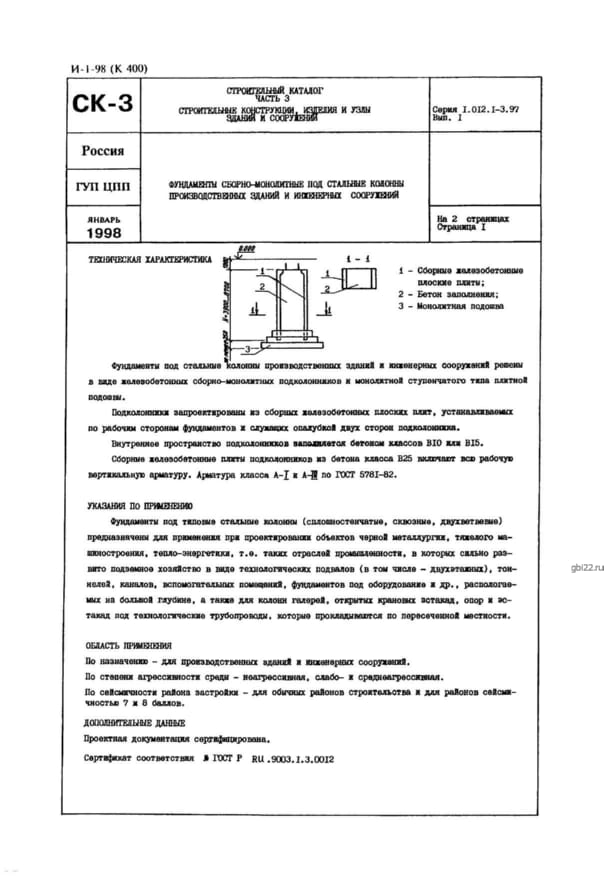

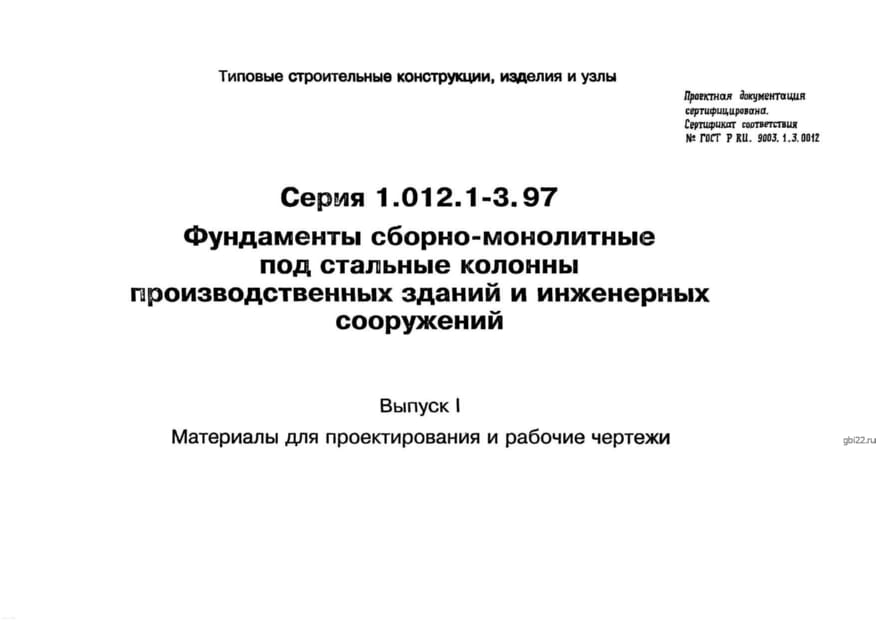

Согласно Серии 1.012.1-3.97, маркировка на плоских плитах должна быть четкой и разборчивой, а краска – влагостойкой. При хранении изделия необходимо сортировать по маркировочным обозначениям. Готовые плиты не должны иметь трещин и сколов, кроме усадочных, ширина которых не должна превышать 0,1 мм. Контроль качества осуществляется по ГОСТ 13015.1-81.

Хранение и транспортировка

Плиты хранятся в штабелях на ровной поверхности. При укладке нового слоя необходимо оставлять отступ от уширенной части на 30 см для защиты арматурных штырей. Высота штабеля не должна превышать 1,5 м (до 4 плит). Для погрузки и разгрузки необходимо использовать строповочный трос, закрепляя его на крайних петлях. Запрещается подъем плит за арматурные выпуски, а транспортировка должна осуществляться с соблюдением техники безопасности.
