Фундаментные плиты ППФ 15-69

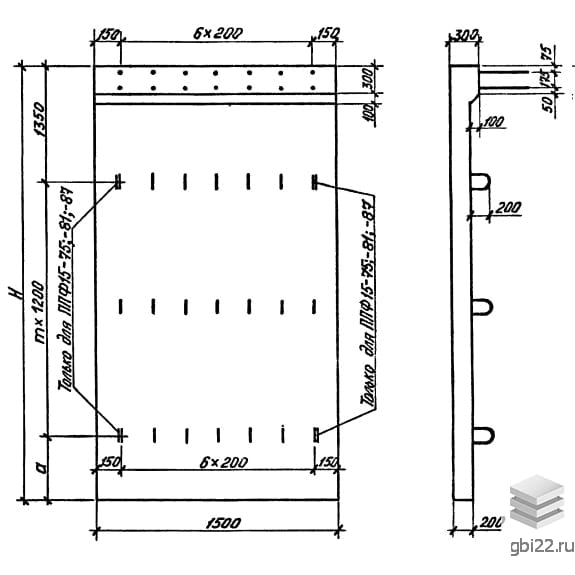

Фундаментные плиты ППФ 15-69 – это железобетонные конструкции прямоугольной формы, которые в поперечном сечении напоминают букву «Г». Основной особенностью этих изделий является наличие вертикальных арматурных выпусков, которые выступают из расширенной части и необходимы для надежного соединения с бетонным раствором.

Маркировка изделий

ППФ – обозначение плоской плиты фундамента;

15 – ширина плиты в сантиметрах;

69 – высота плиты в сантиметрах.

Основные характеристики

Высота: от 3900 до 8700 мм;

Ширина: 900, 1200 и 1500 мм;

Вес: 5300 кг;

Марка бетона: М350.

Применение

Эти сборно-монолитные фундаменты предназначены для использования в сочетании с типовыми стальными колоннами. Они применяются при строительстве производственных зданий и инженерных сооружений с глубокими техническими подвалами, таких как объекты черной металлургии, тяжелое машиностроение и энергетика.

Монтаж и эксплуатация

Во время установки плоские плиты располагаются по рабочим сторонам фундамента и служат опалубкой для двух сторон подколонника. На нерабочих сторонах монтируются индустриальные щиты, после чего осуществляется заливка бетона. Благодаря разнообразию высот и ширин, плиты подходят для различных нагрузок от стальных колонн, что позволяет использовать их при реконструкции подземных пространств городов.

Требования к качеству

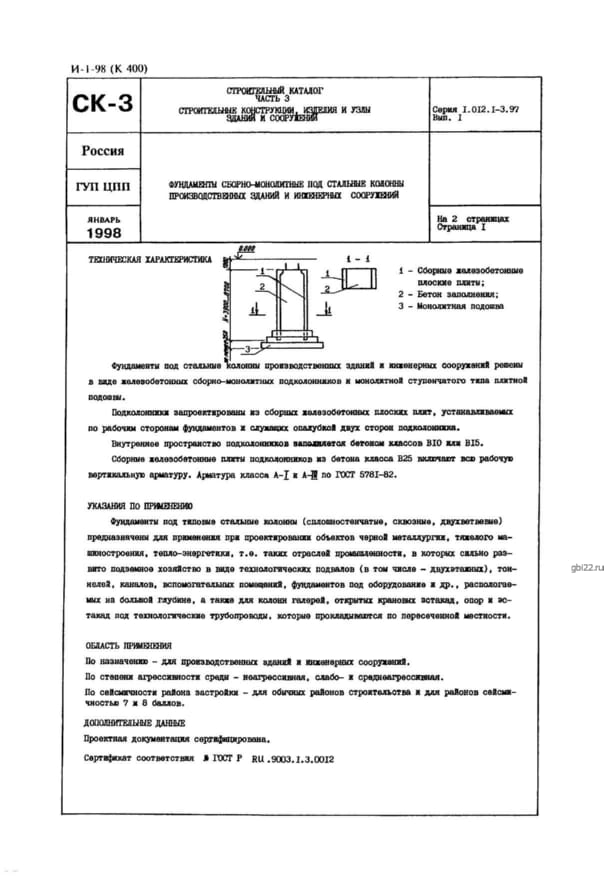

Согласно Серии 1.012.1-3.97, маркировка на плоских плитах фундамента ППФ 15-69 должна быть четкой и нанесенной на боковую грань. При складировании изделия необходимо сортировать по маркировочным обозначениям. Краска на поверхности плит должна быть влагостойкой, а надпись – разборчивой.

Производственные характеристики

Для изготовления плит используется бетон класса В25. Марки по водонепроницаемости и морозостойкости выбираются в соответствии с СНиП 2.03.01-84, учитывая климатические условия эксплуатации. Формовка осуществляется лицевой стороной вниз, а внутренняя поверхность не подлежит заглаживанию для улучшения сцепления при монтаже.

Арматурные каркасы

Арматурные каркасы изготавливаются из стали классов AI и AIII по ГОСТ 5781-82. Крепление каркаса должно осуществляться с использованием бетонных фиксаторов, а защитный слой составляет 20 мм. Готовые изделия не должны иметь трещин и сколов, кроме усадочных, ширина которых не должна превышать 0,1 мм. Контроль качества осуществляется по ГОСТ 13015.1-81, и все испытанные изделия должны сопровождаться соответствующей документацией.

Хранение и транспортировка

Хранение плит ППФ 15-69 осуществляется в штабелях на ровной поверхности. При укладке нового слоя необходимо оставлять отступ от уширенной части конструкции на 30 см для защиты арматурных штырей. Высота штабеля не должна превышать 1,5 м (до 4 плит). Для погрузки и разгрузки плит следует использовать строповочный трос, закрепленный на крайних петлях. Запрещается подъем конструкций за вертикальные арматурные выпуски, а транспортировка должна осуществляться с соблюдением техники безопасности.
