Вертикальные железобетонные элементы 2ВЭО 85-6 АIIIв

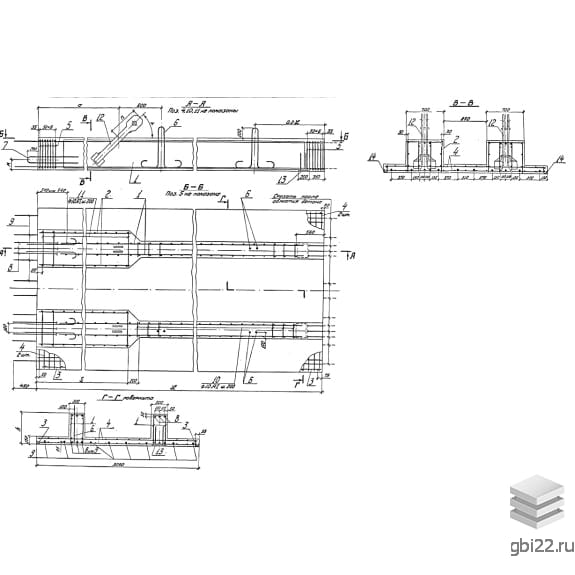

2ВЭО 85-6 АIIIв — высокопрочная железобетонная конструкция прямоугольной формы с тавровым сечением, оснащенная арматурными выпусками для надежного соединения с другими строительными элементами.

Маркировка изделия

Обозначение 2ВЭО 85-6 АIIIв включает следующие параметры:

• 2ВЭ — сдвоенный вертикальный элемент;
• О — монтаж в воду отдельными элементами;
• 85 — длина (дм);
• 6 — высота сечения (дм);
• АIIIв — класс напрягаемой арматуры.

Основные характеристики

Конструкции предназначены для возведения грузовых и пассажирских причальных набережных высотой от 4 до 15 м на реках, озерах и водохранилищах. Доступны модификации с одним или двумя ребрами.

Способы монтажа

Возможны три варианта установки:

• насухо;
• в воду отдельными элементами;
• в виде собранных блоков.

Технические параметры

• Длина: 8500 мм
• Ширина: 3090 мм
• Высота: 600 мм
• Вес: 17000 кг
• Марка бетона:

Производство и контроль качества

Изготовление осуществляется на заводах с соблюдением требований серии 3.505.1-15 и ГОСТ 13015-75. Используется гидротехнический бетон с дополнительными параметрами морозостойкости и водонепроницаемости в зависимости от условий эксплуатации.

Армирование

Конструкции усиливаются пространственными каркасами из плоских сеток и отдельных стержней. Применяется два типа армирования: с предварительным напряжением и без него.

Транспортировка и хранение

При перевозке и складировании используются инвентарные прокладки для предотвращения повреждений. Готовые изделия маркируются устойчивой к осадкам краской с указанием:

• наименования производителя;
• даты выпуска;
• веса;
• печати ОТК.
