Вертикальные железобетонные элементы 2ВЭО 90-7: характеристики и особенности

Маркировка и расшифровка конструкции

Железобетонный элемент 2ВЭО 90-7 имеет следующую структуру обозначения:

• 2ВЭ – сдвоенная вертикальная конструкция;
• О – монтаж в воду отдельными элементами;
• 90 – длина (дециметры);
• 7 – высота сечения (дециметры).

Основные параметры и назначение

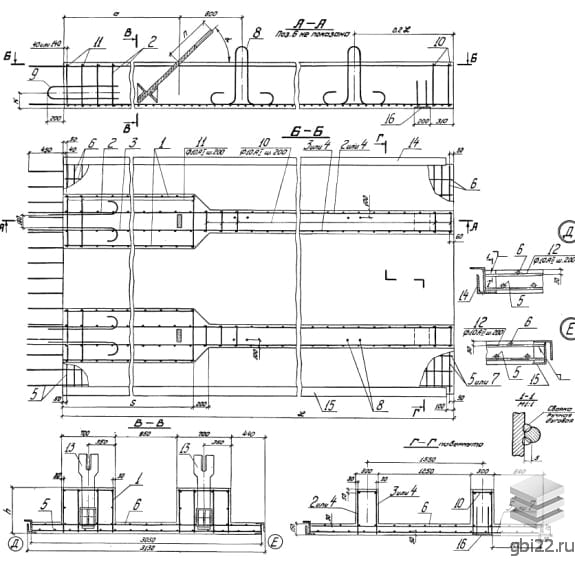

Конструкция представляет собой высокопрочное прямоугольное изделие с тавровым сечением, оснащенное арматурными выпусками для надежного соединения с другими элементами. Выпускается в двух вариантах:

• с одним ребром (одиночные);
• с двумя ребрами (сдвоенные).

Предназначены для возведения:

• грузовых и пассажирских причалов;
• набережных уголкового профиля (высота 4–15 м);
• объектов на реках, озерах и водохранилищах.

Технические характеристики

• Длина: 9000 мм
• Ширина: 3090 мм
• Высота: 700 мм
• Вес: 21800 кг
• Марка бетона:

Особенности производства и монтажа

Изготовление регламентировано серией 3.505.1-15 с обязательным контролем качества на всех этапах. Основные требования:

• использование гидротехнического бетона;
• подбор морозостойкости и водонепроницаемости согласно СНиП II-28-73;
• армирование пространственными каркасами (с предварительным напряжением или без).

Допускается несколько способов установки:

• насухо;
• в воду отдельными элементами;
• блоками в собранном виде.

Контроль качества и транспортировка

Приемка осуществляется по ГОСТ 13015-75 с проверкой:

• прочности (неразрушающими методами);
• отсутствия дефектов (раковины, наплывы).

При складировании и перевозке используются инвентарные прокладки для защиты от повреждений.

Маркировка готовых изделий

На поверхность наносятся:

• товарный знак производителя;
• дата выпуска;
• вес;
• клеймо ОТК.

Надписи выполняются атмосферостойкой краской через трафарет.
