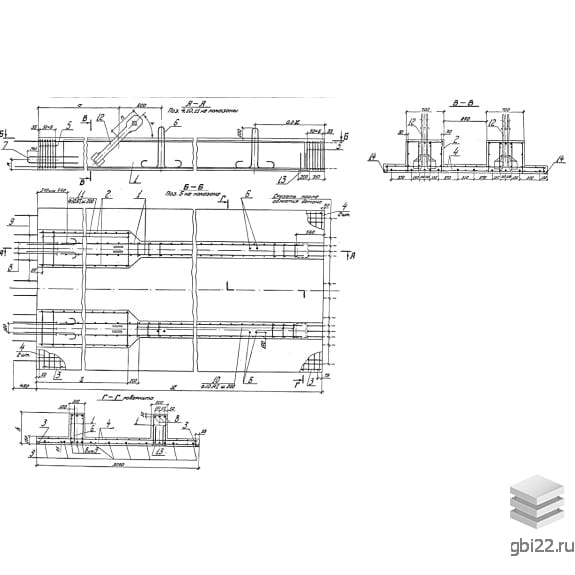

Вертикальные железобетонные элементы 2ВЭО 90-6 АIIIв

2ВЭО 90-6 АIIIв – высокопрочная железобетонная конструкция прямоугольной формы с тавровым сечением, оснащенная арматурными выпусками для надежной стыковки с другими строительными элементами. Изделия применяются при возведении грузовых и пассажирских причалов высотой 4–15 м на реках, озерах и водохранилищах.

Маркировка изделий

Обозначение 2ВЭО 90-6 АIIIв включает:

• 2ВЭ – сдвоенный вертикальный элемент (одиночный маркируется как 1ВЭ);
• О – монтаж в воду отдельными элементами;
• 90 – длина (9 м);
• 6 – высота сечения (0.6 м);
• АIIIв – класс напрягаемой арматуры.

Основные характеристики

Конструктивные особенности:

• Изготовлены из тяжелого гидротехнического бетона марки ;
• Армирование пространственными каркасами (предварительно напряженными или без напряжения);
• Морозостойкость и водонепроницаемость подбираются по условиям эксплуатации (СНиП II-28-73).

Эксплуатационные параметры:

• Длина: 9000 мм;
• Ширина: 3090 мм;
• Высота: 600 мм;
• Вес: 18800 кг;
• Температурный режим: до -40°C (для модификации 1ВЭО 125-8 АIIIв).

Применение и монтаж

Элементы предназначены для строительства уголковых набережных. Возможные способы установки:

• Насухо;
• В воду отдельными блоками или собранными секциями.

Контроль качества и транспортировка

Изделия производятся в соответствии с серией 3.505.1-15 и проходят проверку по ГОСТ 13015-75:

• Испытания на прочность неразрушающими методами;
• Отбраковка при отклонениях геометрии или недостаточной прочности.

Транспортировка и хранение требуют использования инвентарных прокладок для предотвращения повреждений.

Маркировка готовой продукции

На каждом элементе указывается:

• Наименование производителя;
• Дата изготовления;
• Вес;
• Клеймо ОТК (устойчивой к осадкам краской).
