Вертикальные железобетонные элементы 2ВЭО 90-6

Маркировка и расшифровка

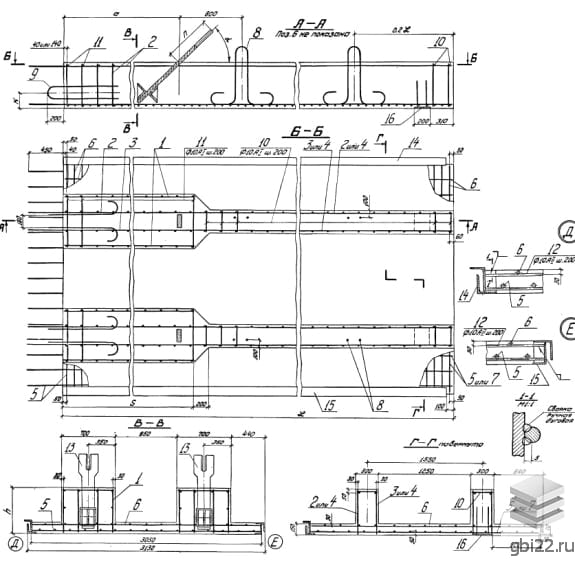

Конструкция 2ВЭО 90-6 представляет собой высокопрочный железобетонный элемент с тавровым сечением, оснащенный арматурными выпусками для надежного соединения с другими строительными компонентами.

Расшифровка обозначений:

• 2ВЭ – сдвоенный вертикальный элемент (с двумя рёбрами);
• О – монтаж в воду отдельными элементами;
• 90 – длина (9 м или 90 дм);
• 6 – высота сечения (0.6 м или 6 дм).

Основные характеристики

Изделия предназначены для возведения причальных набережных (пассажирских и грузовых) высотой от 4 до 15 м на реках, озёрах и водохранилищах. Монтируются тремя способами: насухо, в воду блоками или поштучно.

Технические параметры:

• Длина: 9000 мм;
• Ширина: 3090 мм;
• Высота: 600 мм;
• Вес: 18800 кг;
• Марка бетона: (тяжёлый гидротехнический).

Производство и материалы

Изготовление регламентировано серией 3.505.1-15 и проводится в заводских условиях с многоэтапным контролем качества. Бетон обладает повышенной морозостойкостью и водонепроницаемостью (параметры подбираются согласно СНиП II-28-73).

Армирование: выполняется пространственными каркасами из стержней и сеток. Возможно применение предварительно напряжённой арматуры для усиления трещиностойкости.

Эксплуатация и монтаж

Конструкции 1ВЭО 125-8 АIIIв адаптированы для регионов с температурой до -40°C. Приемка готовых изделий осуществляется по ГОСТ 13015-75, включая неразрушающие испытания на прочность.

Транспортировка и хранение: элементы укладываются на инвентарные прокладки для предотвращения смещений. Запрещены действия, ведущие к повреждению арматурных выпусков.

Маркировка готовых изделий

На поверхность наносятся:

• товарный знак производителя;
• дата изготовления;
• вес;
• клеймо ОТК.

Надписи выполняются атмосферостойкой краской через трафарет.
