Вертикальные элементы 2ВЭО 95-6: описание и характеристики

Маркировка изделий

Условные обозначения железобетонных конструкций включают несколько групп символов, отражающих габариты, метод установки и класс арматуры (для предварительно напряженных изделий).

Расшифровка маркировки 2ВЭО 95-6:

• 2ВЭ — сдвоенный вертикальный элемент
• О — монтаж в воду отдельными элементами
• 95 — длина (дм)
• 6 — высота сечения (дм)

Основные характеристики

Конструктивные особенности:

Железобетонный элемент прямоугольной формы с тавровым сечением, оснащенный арматурными выпусками для надежного соединения с сопрягаемыми конструкциями. Выпускается в двух вариантах: с одним или двумя ребрами жесткости.

Область применения:

Предназначен для возведения грузовых и пассажирских причальных сооружений высотой 4-15 м на реках, озерах и водохранилищах. Используется при строительстве набережных уголкового профиля.

Методы монтажа:

Возможна установка "насухо", погружение в воду отдельными элементами или собранными блоками.

Технические параметры

Габариты и материалы:

• Длина: 9500 мм
• Ширина: 3090 мм
• Высота: 600 мм
• Масса: 19800 кг
• Класс бетона:

Армирование:

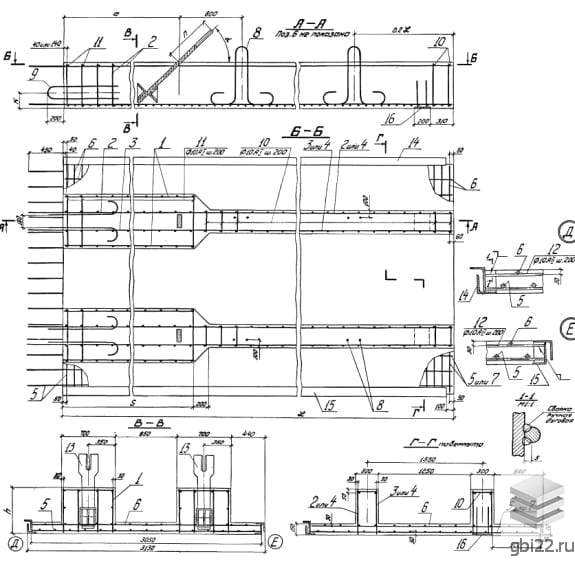

Конструкция усилена пространственными каркасами из плоских сеток и отдельных стержней. Возможно применение предварительно напряженной арматуры. Параметры армирования подбираются с учетом требований к трещиностойкости.

Производство и контроль качества

Изготовление осуществляется на специализированных предприятиях с поэтапным контролем качества. Основные требования регламентированы серией 3.505.1-15.

Маркировка готовых изделий включает:

• Наименование производителя
• Дата выпуска
• Масса конструкции
• Клеймо ОТК

Приемка проводится согласно ГОСТ 13015-75 с обязательным тестированием на прочность и трещиностойкость неразрушающими методами.

Транспортировка и хранение

Для предотвращения повреждений при погрузке и перевозке используются инвентарные прокладки. Арматурные выпуски требуют особой защиты от механических воздействий.
