Вертикальные железобетонные элементы 2ВЭО 95-5

Маркировка 2ВЭО 95-5 расшифровывается следующим образом:

• 2ВЭ - сдвоенная вертикальная конструкция
• О - монтаж в водную среду поштучно
• 95 - длина в дециметрах (9500 мм)
• 5 - высота сечения в дециметрах (500 мм)

Конструктивные особенности

Железобетонные элементы прямоугольной конфигурации с тавровым сечением, оснащенные арматурными выступами для надежной стыковки с сопрягаемыми строительными компонентами. Производится в двух вариантах: одинарные и сдвоенные модификации.

Область применения

Предназначены для возведения грузопассажирских причальных сооружений высотой 4-15 метров на акваториях рек, озер и искусственных водоемов. Оптимальны для создания угловых набережных конструкций.

Технологические параметры

Габаритные размеры:

• Длина: 9000 мм
• Ширина: 3090 мм
• Высота: 500 мм
• Масса: 19100 кг

Бетонная смесь: гидротехнический бетон класса с индивидуальным подбором показателей морозостойкости и водонепроницаемости в соответствии с условиями эксплуатации.

Армирование и производство

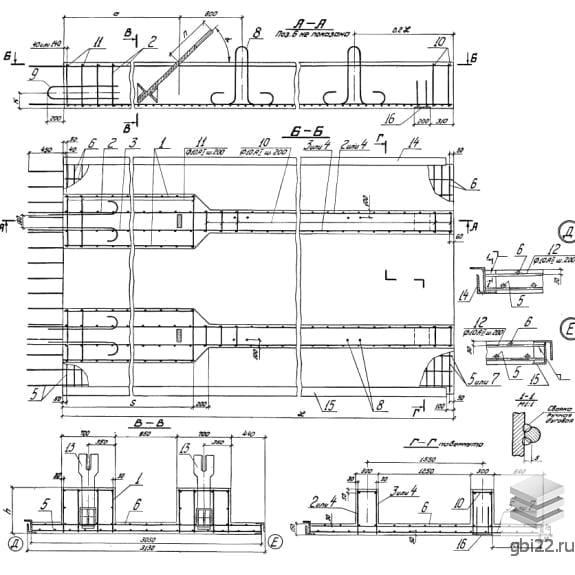

Усиление выполняется пространственными арматурными каркасами из плоских элементов и отдельных стержней. Допускается применение как предварительно напряженной, так и обычной арматуры в зависимости от требований к трещиностойкости.

Требования к монтажу

Возможны три метода установки:

• Сухой монтаж
• Сборка блоков с последующим погружением
• Поэлементная установка в водную среду

Контроль качества

Изготовление осуществляется в заводских условиях с поэтапным контролем согласно серии 3.505.1-15. Приемка проводится по ГОСТ 13015-75 с обязательным тестированием на прочность неразрушающими методами.

Транспортировка и хранение

Перевозка и складирование требуют использования специальных прокладок для предотвращения смещений и повреждений. Арматурные выпуски подлежат особой защите от механических воздействий.

Маркировка готовых изделий

На поверхность наносится несмываемой краской:

• Заводская маркировка
• Дата производства
• Фактическая масса
• Клеймо ОТК
