Вертикальные железобетонные элементы 2ВЭО 90-5 АIIIв

Маркировка изделий

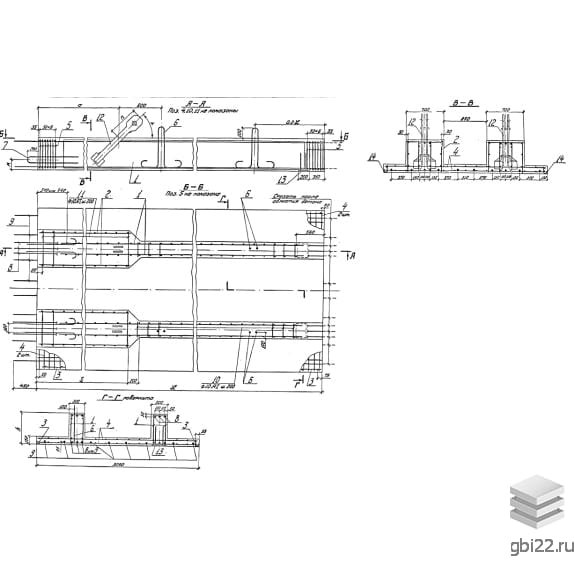

Конструкция 2ВЭО 90-5 АIIIв – это высокопрочный железобетонный элемент с тавровым сечением, оснащенный арматурными выпусками для надежной стыковки с другими строительными компонентами. Расшифровка обозначения:

• 2ВЭ – сдвоенный вертикальный элемент (с двумя рёбрами жесткости);
• О – монтаж в воду отдельными секциями;
• 90 – длина (9 м);
• 5 – высота сечения (0.5 м);
• АIIIв – класс напрягаемой арматуры.

Основные характеристики

Железобетонные элементы 2ВЭО 90-5 АIIIв применяются для строительства:

• грузовых и пассажирских причалов;
• угловых набережных высотой 4–15 м;
• гидротехнических сооружений на реках, озёрах и водохранилищах.

Технические параметры

• Длина: 9000 мм
• Ширина: 3090 мм
• Высота: 500 мм
• Масса: 17000 кг
• Марка бетона: (тяжёлый гидротехнический)

Особенности конструкции

Изделия производятся в заводских условиях с обязательным контролем качества на всех этапах. Основные особенности:

• Армирование пространственными каркасами (предварительно напряжёнными или обычными);
• Морозостойкость и водонепроницаемость бетона подбираются исходя из условий эксплуатации;
• Антикоррозийная защита согласно СНиП II-28-73.

Монтаж и эксплуатация

Допускается несколько способов установки:

• насухо (на подготовленное основание);
• в воду отдельными элементами или собранными блоками.

При транспортировке и хранении используются инвентарные прокладки для предотвращения повреждений.

Контроль качества

Приёмка готовых изделий осуществляется по ГОСТ 13015-75. Обязательные проверки:

• прочность бетона (неразрушающими методами);
• отсутствие трещин сверх допустимых норм;
• соответствие геометрических параметров.
