Вертикальные железобетонные элементы 2ВЭО 85-7

Маркировка и расшифровка

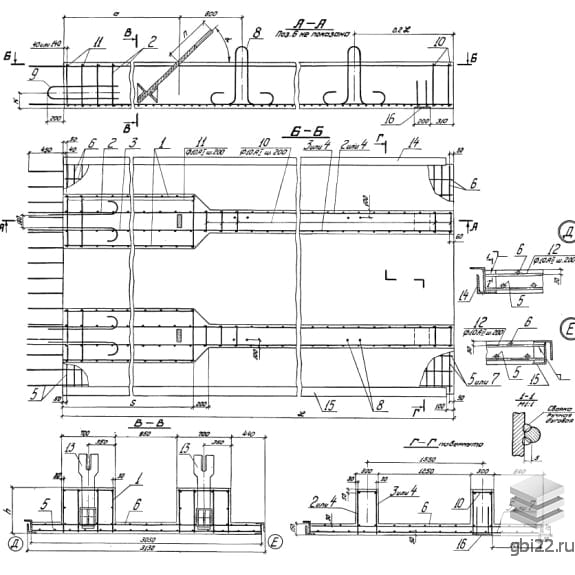

2ВЭО 85-7 — высокопрочная железобетонная конструкция прямоугольной формы с тавровым сечением, оснащенная арматурными выпусками для надежного соединения с сопрягаемыми элементами.

Расшифровка обозначений:

• 2ВЭ — сдвоенный вертикальный элемент (с двумя рёбрами жесткости);
• О — монтаж в воду отдельными секциями;
• 85 — длина в дециметрах (8500 мм);
• 7 — высота сечения в дециметрах (700 мм).

Основные характеристики

Конструкции предназначены для возведения причальных стенок уголкового профиля высотой 4–15 м на реках, озёрах и водохранилищах. Выпускаются в двух вариантах:

• Одинарные (1ВЭ) — с одним ребром жёсткости;
• Сдвоенные (2ВЭ) — с двумя рёбрами.

Технические параметры

• Длина: 8500 мм
• Ширина: 3090 мм
• Высота: 700 мм
• Масса: 21800 кг
• Класс бетона: (B30)

Особенности конструкции

Изготавливаются из гидротехнического бетона с показателями:

• Морозостойкость и водонепроницаемость — подбираются согласно СНиП II-28-73 в зависимости от агрессивности среды;
• Армирование — пространственные каркасы из предварительно напряжённой арматуры класса АIIIв.

Монтаж и эксплуатация

Способы установки:

1. Насухую (на подготовленное основание);
2. В водную среду отдельными элементами;
3. Сборными блоками.

Примечание: Конструкции 1ВЭО 125-8 АIIIв разработаны для регионов с температурой до -40°C.

Контроль качества

Производство регламентировано серией 3.505.1-15. Приёмка осуществляется по ГОСТ 13015-75 с проверкой:

• Прочности бетона (неразрушающими методами);
• Геометрических параметров;
• Отсутствия трещин сверх допустимых норм.

Транспортировка и хранение

Требуется использование инвентарных прокладок для предотвращения смещения и повреждения арматурных выпусков.
