Вертикальные железобетонные элементы 2ВЭО 95-5: характеристики и особенности

Маркировка и расшифровка конструкции

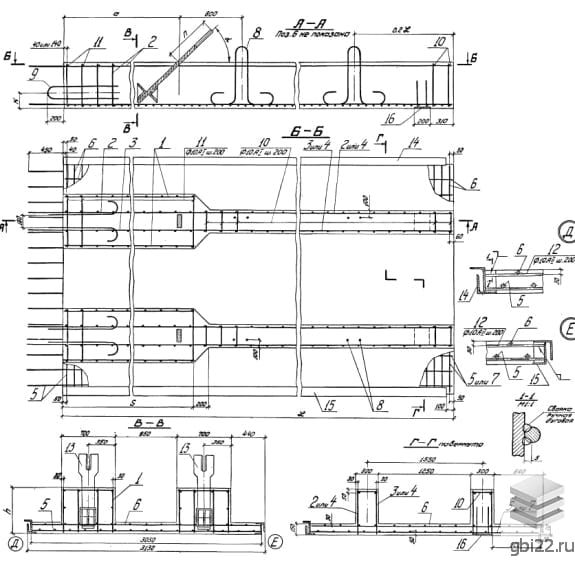

Железобетонный элемент 2ВЭО 95-5 представляет собой прочную конструкцию прямоугольной формы с тавровым сечением, оснащенную арматурными выпусками для надежного соединения с другими строительными компонентами.

Расшифровка обозначений:

• 2ВЭ – сдвоенный вертикальный элемент (с двумя ребрами жесткости);
• О – монтаж в воду отдельными секциями;
• 95 – длина конструкции в дециметрах (9,5 м);
• 5 – высота сечения в дециметрах (0,5 м).

Основные характеристики

Назначение: Возведение грузовых и пассажирских причальных сооружений высотой от 4 до 15 м на реках, озерах и водохранилищах. Подходит для строительства набережных уголкового типа.

Технические параметры:

• Длина: 9000 мм
• Ширина: 3090 мм
• Высота: 500 мм
• Масса: 18100 кг
• Класс бетона: (гидротехнический)

Особенности конструкции

Изготавливается из тяжелого гидротехнического бетона с повышенными показателями морозостойкости и водонепроницаемости. Армирование выполняется пространственными каркасами из плоских сеток и отдельных стержней, что обеспечивает устойчивость к нагрузкам.

Варианты монтажа:

• Сухая установка
• Сборка блоками
• Поэлементный монтаж в водной среде

Контроль качества

Производство осуществляется в заводских условиях с многоэтапным контролем согласно серии 3.505.1-15. Готовая продукция маркируется устойчивой к атмосферным воздействиям краской с указанием:

• Наименования производителя
• Даты изготовления
• Массы конструкции
• Клейма ОТК

Приемка выполняется по ГОСТ 13015-75 с обязательным тестированием на прочность и трещиностойкость неразрушающими методами.

Транспортировка и хранение

Для сохранности изделий при перевозке и складировании используются специальные прокладки, предотвращающие смещение и повреждение арматурных элементов.
