Вертикальные железобетонные элементы 1ВЭБ 80-5

Маркировка изделий

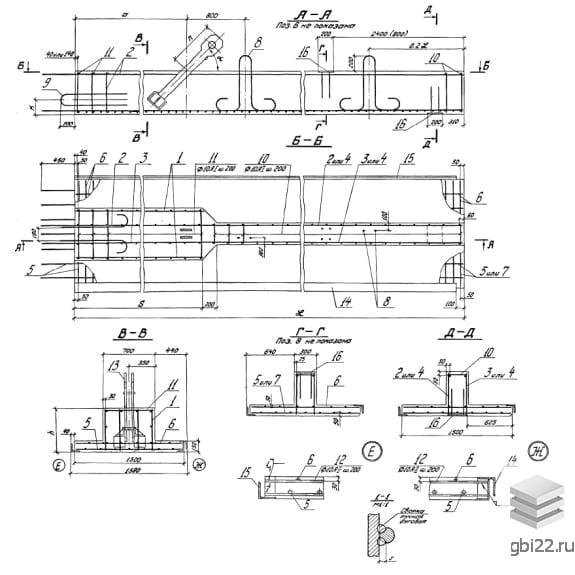

1ВЭБ 80-5 — это высокопрочная железобетонная конструкция с прямоугольной формой и тавровым сечением. Арматурные выпуски обеспечивают надежное соединение с другими строительными элементами.

Расшифровка обозначений:

1ВЭ — одиночный вертикальный элемент.

Б — монтаж в воду блоками.

80 — длина (8 метров).

5 — высота сечения (0,5 метра).

Технические характеристики

Конструкции производятся в двух вариантах: с одним или двумя ребрами жесткости. Применяются для возведения грузовых и пассажирских причалов высотой от 4 до 15 метров на реках, озерах и водохранилищах.

Основные параметры:

Длина: 8000 мм.

Ширина: 1540 мм.

Высота: 500 мм.

Вес: 7800 кг.

Марка бетона: .

Особенности монтажа

Установка возможна тремя способами: сухой монтаж, погружение собранных блоков или отдельных элементов в воду. Для регионов с температурой до -40°C предусмотрена модификация 1ВЭО 125-8 АIIIв.

Производство и контроль качества

Изготовление осуществляется на заводах с применением гидротехнического бетона. Армирование выполняется пространственными каркасами из плоских сеток и стержней, с возможностью предварительного напряжения.

Требования к приемке:

Контроль проводится по ГОСТ 13015-75. Изделия с дефектами, превышающими допустимые нормы, к поставке не допускаются.

Транспортировка и хранение

Перевозка и складирование требуют использования специальных прокладок для предотвращения повреждений. Арматурные выпуски должны быть защищены от механических воздействий.
