Вертикальный элемент 1ВЭН 100-6: технические характеристики и применение

Расшифровка маркировки 1ВЭН 100-6

Условное обозначение железобетонных конструкций включает ключевые параметры:

1ВЭ – одиночная вертикальная конструкция;

Н – монтаж "насухо";

100 – длина в дециметрах (10 м);

6 – высота сечения в дециметрах (0,6 м).

Основные характеристики

Железобетонный элемент 1ВЭН 100-6 представляет собой прочную прямоугольную конструкцию с тавровым сечением, оснащенную арматурными выпусками для надежного соединения с другими строительными компонентами.

Производится в двух вариантах:

• с одним ребром (одиночные);
• с двумя ребрами (сдвоенные).

Область применения

Конструкции предназначены для возведения:

• пассажирских и грузовых причалов;
• угловых набережных высотой 4-15 м;
• гидротехнических сооружений на реках, озерах и водохранилищах.

Технология производства

Изготовление регламентировано серией 3.505.1-15 с обязательным заводским контролем качества. Основные параметры:

• Бетон: гидротехнический, марка ;
• Морозостойкость и водонепроницаемость подбираются согласно СНиП II-28-73;

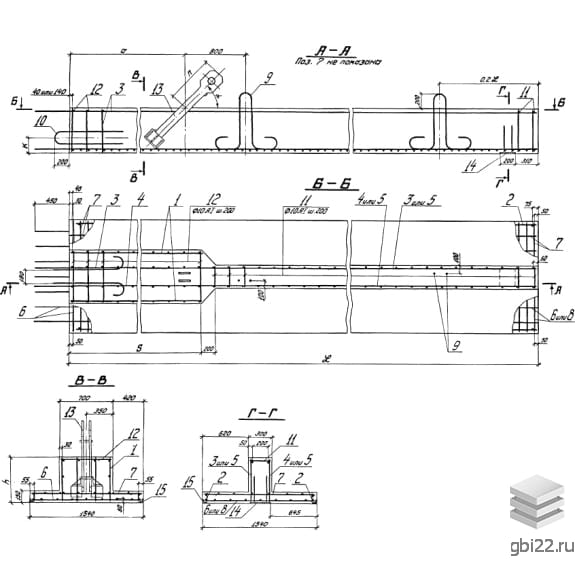

• Армирование: пространственные каркасы из плоских сеток и стержней.

Габариты и вес

Длина: 10000 мм

Ширина: 1540 мм

Высота: 600 мм

Масса: 10300 кг

Маркировка и приемка

На изделия наносят:

• товарный знак производителя;
• дату изготовления;
• вес;
• клеймо ОТК.

Приемка осуществляется по ГОСТ 13015-75 с проверкой прочности неразрушающими методами.

Транспортировка и хранение

Требуется использование инвентарных прокладок для предотвращения повреждений. Запрещены ударные нагрузки на арматурные выпуски.
