Вертикальный элемент 1ВЭН 115-7: характеристики и применение

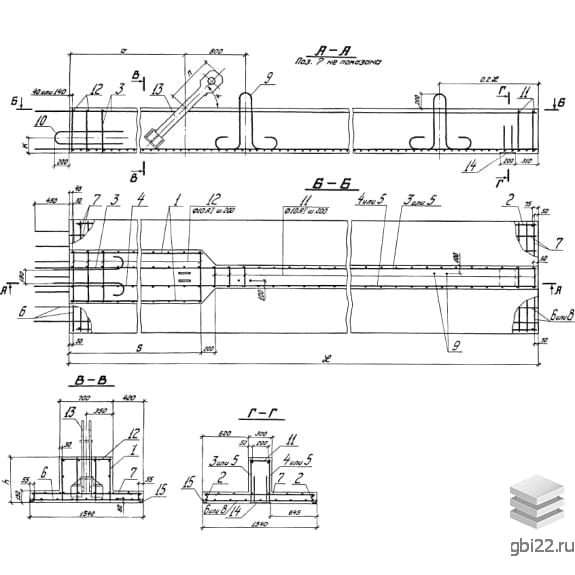

1ВЭН 115-7 — это прочная железобетонная конструкция прямоугольной формы с тавровым сечением, оснащенная арматурными выпусками для надежного соединения с другими элементами. Изделие выпускается в двух вариантах: с одним ребром (одиночное) и с двумя (сдвоенное).

Маркировка вертикальных элементов

Обозначение 1ВЭН 115-7 содержит ключевую информацию о параметрах конструкции:

• 1ВЭ — одиночный вертикальный элемент;
• Н — монтаж насухо;
• 115 — длина в дециметрах (11,5 м);
• 7 — высота сечения в дециметрах (0,7 м).

Основные характеристики

Конструкция предназначена для строительства причальных набережных высотой от 4 до 15 м на реках, озерах и водохранилищах. Возможны три способа монтажа:

• насухо;
• в воду собранными блоками;
• поэлементная установка.

Технические требования

Производство регламентировано серией 3.505.1-15 и включает:

• использование гидротехнического бетона марки ;
• армирование пространственными каркасами (с предварительным напряжением или без);
• контроль качества на всех этапах изготовления.

Эксплуатационные особенности

Для регионов с температурой до -40°C предусмотрена модификация 1ВЭО 125-8 АIIIв. Морозостойкость и водонепроницаемость бетона подбираются согласно СНиП II-28-73 с учетом агрессивности среды.

Маркировка и приемка

Готовые изделия должны содержать:

• наименование производителя;
• дату изготовления;
• отпускной вес;
• клеймо ОТК.

Приемка осуществляется по ГОСТ 13015-75 с проверкой прочности неразрушающими методами.

Транспортировка и хранение

При перевозке и складировании необходимо:

• использовать инвентарные прокладки;
• исключать механические повреждения;
• фиксировать конструкции от смещения.

Технические параметры:

• Длина: 11500 мм
• Ширина: 1540 мм
• Высота: 700 мм
• Вес: 12800 кг
• Марка бетона:
