Железобетонный вертикальный элемент 1ВЭН 115-8

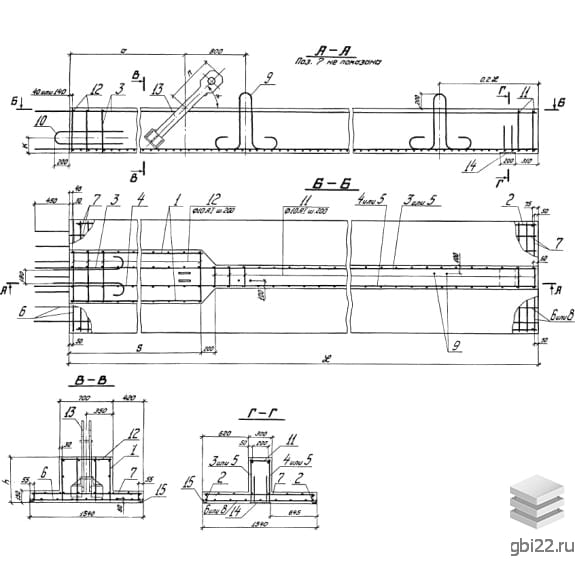

1ВЭН 115-8 – это высокопрочная железобетонная конструкция прямоугольной формы с тавровым сечением, оснащенная арматурными выпусками для надежного соединения с другими строительными элементами.

Маркировка изделия

Обозначение 1ВЭН 115-8 включает следующие параметры:

• 1ВЭ – одиночный вертикальный элемент;
• Н – монтаж насухо;
• 115 – длина (115 дм);
• 8 – высота сечения (8 дм).

Основные характеристики

Конструкция предназначена для возведения:

• причальных набережных (пассажирских и грузовых);
• уголковых сооружений высотой от 4 до 15 м.

Применяется на реках, озерах и водохранилищах. Возможны три метода установки:

1. насухо;
2. в воду отдельными элементами;
3. в виде собранных блоков.

Технические параметры

• Длина: 11500 мм
• Ширина: 1540 мм
• Высота: 800 мм
• Вес: 15000 кг
• Марка бетона:

Эксплуатационные условия

Изделие 1ВЭО 125-8 АIIIв рассчитано на регионы с температурой до -40°C. Подробные требования к монтажу и эксплуатации указаны в технической документации (серия 3.505.1-15).

Производство и контроль качества

Изготовление осуществляется на заводах с применением:

• гидротехнического бетона (прочность );
• арматурных каркасов (предварительно напряженных или стандартных).

Морозостойкость и водонепроницаемость бетона подбираются в зависимости от условий эксплуатации (СНиП II-28-73).

Приемка и транспортировка

Готовые изделия проверяются по ГОСТ 13015-75. Трещины и прочность тестируются неразрушающими методами. При хранении и перевозке используются инвентарные прокладки для защиты от повреждений.
