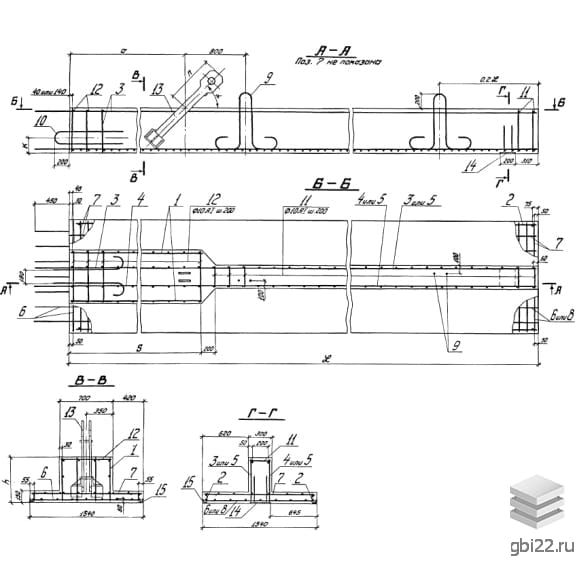

Вертикальный элемент 1ВЭН 115-8: описание и маркировка

1ВЭН 115-8 — это высокопрочная железобетонная конструкция прямоугольной формы с тавровым сечением, оснащенная арматурными выпусками для надежного соединения с другими элементами. Изделия применяются в строительстве причальных набережных для пассажирских и грузовых судов.

Расшифровка маркировки 1ВЭН 115-8

Условное обозначение включает ключевые параметры:

• 1ВЭ — одиночный вертикальный элемент;
• Н — монтаж насухо;
• 115 — длина (115 дм);
• 8 — высота сечения (8 дм).

Основные характеристики

Конструктивные особенности:

• Типы: одиночные и сдвоенные (с одним или двумя рёбрами);
• Предназначены для набережных высотой 4–15 м на реках, озерах и водохранилищах;
• Монтаж: насухо, в воду блоками или поштучно.

Эксплуатационные параметры:

• Длина: 11500 мм;
• Ширина: 1540 мм;
• Высота: 800 мм;
• Вес: 14500 кг;
• Марка бетона: (гидротехнический, тяжелый).

Производство и контроль качества

Изготовление регламентировано серией 3.505.1-15 и включает:

• Заводское производство с многоэтапным контролем;
• Использование бетона с морозостойкостью и водонепроницаемостью по СНиП II-28-73;
• Армирование: предварительно напряженные каркасы или стандартные стержни.

Приемка и транспортировка

Приемка осуществляется по ГОСТ 13015-75:

• Испытания на прочность неразрушающими методами;
• Запрещена поставка изделий с дефектами (трещины, раковины).

Транспортировка: требует использования инвентарных прокладок для предотвращения повреждений.

Области применения

Конструкции 1ВЭН 115-8 применяются для:

• Угловых набережных;
• Причалов в агрессивных средах (до -40°C);
• Объектов с повышенными требованиями к долговечности.
