Вертикальные железобетонные элементы 1ВЭН 120-8: характеристики и применение

Маркировка изделий

Условное обозначение 1ВЭН 120-8 содержит следующие параметры:

• 1ВЭ – одиночный вертикальный элемент;
• Н – монтаж насухо;
• 120 – длина в дециметрах (12 м);
• 8 – высота сечения в дециметрах (0,8 м).

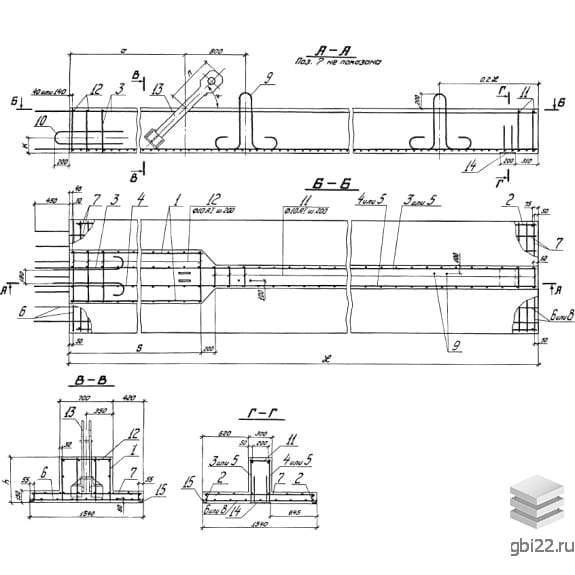

Описание конструкции

Железобетонный элемент 1ВЭН 120-8 – высокопрочное изделие прямоугольной формы с тавровым сечением. Оснащен арматурными выпусками для надежного соединения с другими строительными конструкциями. Выпускается в двух вариантах:

• с одним ребром (одиночные);
• с двумя ребрами (сдвоенные).

Область применения

Конструкции предназначены для возведения:

• грузовых и пассажирских причальных набережных;
• уголковых набережных профилей.

Эксплуатация возможна на реках, озерах и водохранилищах при высоте сооружений от 4 до 15 м.

Технические характеристики

• Длина: 12000 мм
• Ширина: 1540 мм
• Высота: 800 мм
• Вес: 15000 кг
• Марка бетона:

Особенности производства

Изготовление регламентировано серией 3.505.1-15:

• используется тяжелый гидротехнический бетон;
• применяется армирование пространственными каркасами;
• обеспечивается контроль качества на всех этапах.

Условия эксплуатации

Конструкции 1ВЭО 125-8 АIIIв разработаны для регионов с температурой до -40°C. Морозостойкость и водонепроницаемость бетона подбираются согласно СНиП II-28-73 с учетом агрессивности среды.

Транспортировка и хранение

При перевозке и складировании необходимо:

• использовать инвентарные прокладки;
• исключать повреждения конструкции;
• предотвращать смещение элементов.

Маркировка готовых изделий

На поверхность наносятся:

• товарный знак производителя;
• дата изготовления;
• отпускной вес;
• клеймо ОТК.

Надписи выполняются атмосферостойкой краской методом штамповки.
