Вертикальный элемент 1ВЭН 120-8: характеристики и особенности

Маркировка и расшифровка обозначений

Железобетонные конструкции маркируются по стандартизированной системе, включающей ключевые параметры. Рассмотрим обозначение 1ВЭН 120-8:

• 1ВЭ – одиночный вертикальный элемент;
• Н – монтаж насухо;
• 120 – длина в дециметрах (12 м);
• 8 – высота сечения в дециметрах (0,8 м).

Основные характеристики

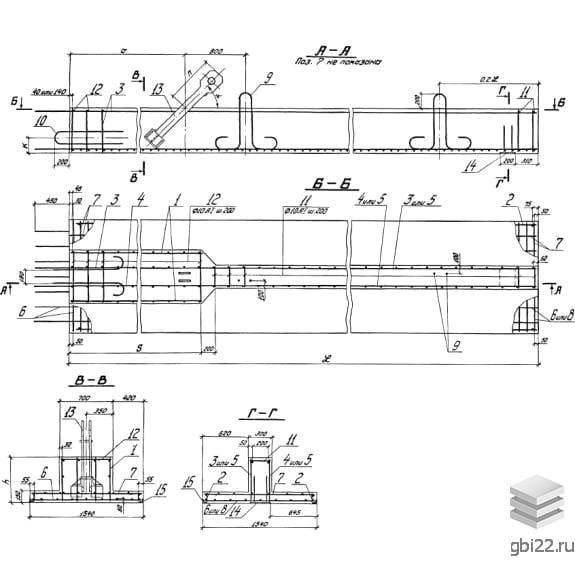

1ВЭН 120-8 – это высокопрочная железобетонная конструкция прямоугольной формы с тавровым сечением. Оснащена арматурными выпусками для надежного соединения с другими элементами.

Типы конструкций

Изделия выпускаются в двух вариантах:

• с одним ребром (одиночные);
• с двумя ребрами (сдвоенные).

Область применения

Предназначены для строительства:

• пассажирских и грузовых причальных набережных;
• уголковых набережных высотой от 4 до 15 м.

Эксплуатация возможна на реках, озерах и водохранилищах.

Способы монтажа

• насухо;
• в воду (собранными блоками или отдельными элементами).

Технические параметры

• Длина: 12 000 мм
• Ширина: 1 540 мм
• Высота: 800 мм
• Вес: 15 500 кг
• Марка бетона:

Производство и контроль качества

Изготовление регламентировано серией 3.505.1-15 и включает:

• использование гидротехнического бетона высокой прочности;
• армирование пространственными каркасами;
• контроль на всех этапах производства.

Маркировка готовых изделий содержит данные о производителе, дате выпуска, весе и отметке ОТК.

Требования к эксплуатации

• температурный режим до -40°C (для модификации 1ВЭО 125-8 АIIIв);
• транспортировка с применением инвентарных прокладок;
• запрет на поставку изделий с дефектами, превышающими допустимые нормы.
