Вертикальные железобетонные элементы 1ВЭН 120-8

Маркировка изделий

Конструкция 1ВЭН 120-8 имеет следующую расшифровку:

• 1ВЭ — одиночный вертикальный элемент;
• Н — монтаж насухо;
• 120 — длина (12 м, в дециметрах);
• 8 — высота сечения (0.8 м, в дециметрах).

Основные характеристики

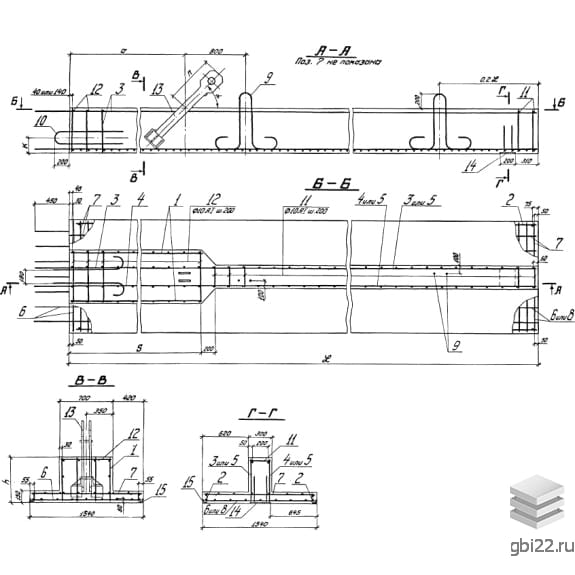

1ВЭН 120-8 — высокопрочная железобетонная конструкция прямоугольной формы с тавровым сечением. Оснащена арматурными выпусками для надежного соединения с другими элементами.

Типы конструкций

Изделия выпускаются в двух вариантах:

• с одним ребром (одиночные);
• с двумя рёбрами (сдвоенные).

Применение

Элементы предназначены для строительства:

• пассажирских и грузовых причальных набережных;
• уголковых набережных на реках, озерах и водохранилищах (высота 4–15 м).

Способы монтажа

Установка возможна:

• насухо;
• в воду (собранными блоками или по отдельности).

Эксплуатационные условия

Модификация 1ВЭО 125-8 АIIIв рассчитана на регионы с температурой до -40°C. Подробные требования к монтажу указаны в технической документации.

Технические параметры

• Длина: 12000 мм
• Ширина: 1540 мм
• Высота: 800 мм
• Вес: 14300 кг
• Марка бетона:

Производство и контроль качества

Изготовление регламентировано серией 3.505.1-15 и включает:

• использование гидротехнического бетона (прочность );
• учет морозостойкости и водонепроницаемости (по СНиП II-28-73);
• армирование пространственными каркасами (с предварительным напряжением или без).

Маркировка готовых изделий

На элементах указывают:

• наименование производителя;
• дату выпуска;
• вес;
• клеймо ОТК.

Транспортировка и хранение

При перевозке и складировании необходимо:

• исключать механические повреждения;
• использовать инвентарные прокладки для фиксации.
