Вертикальные железобетонные элементы 1ВЭН 75-5

Маркировка изделий

1ВЭН 75-5 – это высокопрочная железобетонная конструкция с прямоугольной формой и тавровым сечением, оснащенная арматурными выпусками для надежного соединения с другими элементами.

Расшифровка обозначений:

1ВЭ – одиночный вертикальный элемент

Н – монтаж насухо

75 – длина в дециметрах (7500 мм)

5 – высота сечения в дециметрах (500 мм)

Основные характеристики

Конструкции производятся в двух вариантах: с одним ребром (одиночные) и с двумя ребрами (сдвоенные).

Область применения

Элементы предназначены для строительства:

• Пассажирских и грузовых причалов
• Набережных уголкового профиля высотой 4-15 метров
• Гидротехнических сооружений на реках, озерах и водохранилищах

Технические параметры

Длина: 7500 мм

Ширина: 1540 мм

Высота: 500 мм

Вес: 7000 кг

Марка бетона:

Особенности конструкции

Изделия изготавливаются из тяжелого гидротехнического бетона с дополнительной антикоррозийной защитой, учитывающей условия эксплуатации.

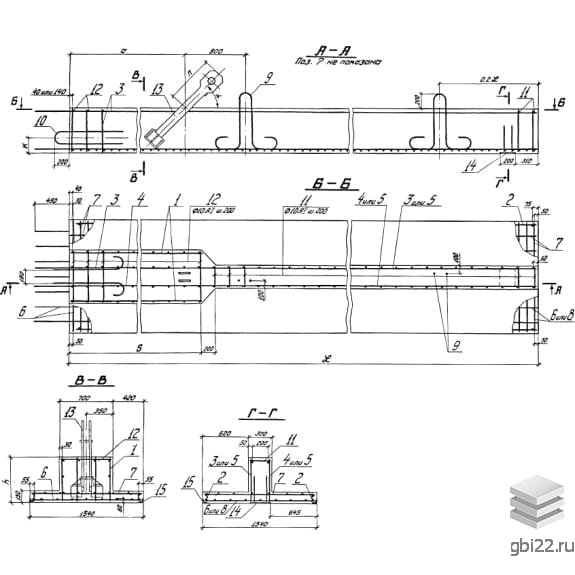

Армирование выполняется пространственными каркасами из плоских сеток и отдельных стержней, обеспечивающими высокую прочность и долговечность.

Монтажные возможности

Установка возможна тремя способами:

1. Насухо
2. В воду отдельными элементами
3. В воду собранными блоками

Контроль качества

Производство осуществляется в заводских условиях с многоэтапным контролем качества. Готовая продукция проходит испытания на прочность и трещиностойкость неразрушающими методами.

Транспортировка и хранение

При перевозке и складировании используются специальные прокладки, предотвращающие повреждение конструкций и арматурных выпусков.
