Вертикальные железобетонные элементы 1ВЭН 85-6: характеристики и применение

Маркировка и расшифровка обозначений

Конструкция 1ВЭН 85-6 представляет собой высокопрочный железобетонный элемент с тавровым сечением, оснащенный арматурными выпусками для надежного соединения с другими строительными компонентами.

Расшифровка маркировки:

• 1ВЭ — одиночный вертикальный элемент;
• Н — монтаж насухо;
• 85 — длина (дм);
• 6 — высота сечения (дм).

Основные характеристики

Изделия производятся в двух вариантах: с одним или двумя ребрами жесткости. Они предназначены для строительства причальных набережных высотой от 4 до 15 метров на реках, озерах и водохранилищах.

Монтаж возможен тремя способами:

• насухо;
• в воду собранными блоками;
• поэлементная установка.

Технические параметры

Конструкции изготавливаются из тяжелого гидротехнического бетона марки с повышенной морозостойкостью и водонепроницаемостью. Антикоррозийная защита подбирается в зависимости от условий эксплуатации согласно СНиП II-28-73.

Габариты и вес:

• Длина: 8500 мм
• Ширина: 1540 мм
• Высота: 600 мм
• Масса: 8800 кг

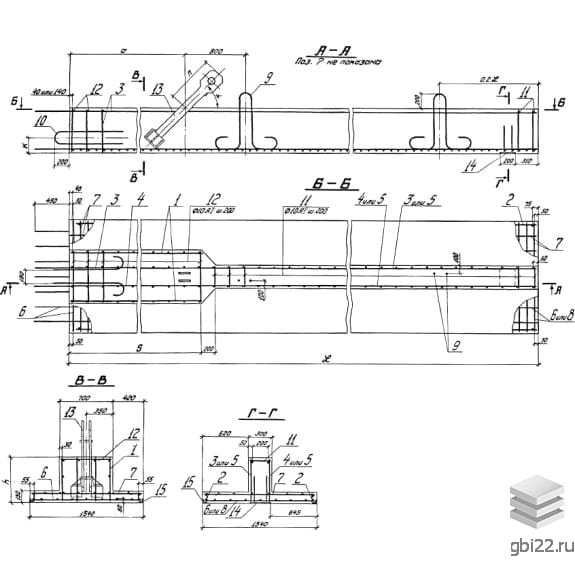

Армирование и контроль качества

Элементы усилены пространственными каркасами из плоских сеток и отдельных стержней. Возможно применение предварительно напряженной арматуры для повышения прочностных характеристик.

Контроль качества осуществляется на всех этапах производства в соответствии с ГОСТ 13015-75. Готовые изделия маркируются устойчивой к осадкам краской с указанием:

• наименования производителя
• даты изготовления
• веса конструкции
• клейма ОТК

Транспортировка и хранение

При погрузочно-разгрузочных работах и перевозке необходимо использовать специальные прокладки, предотвращающие повреждение конструкции и арматурных выпусков.
