Вертикальные железобетонные элементы 1ВЭН 85-7

Маркировка изделий

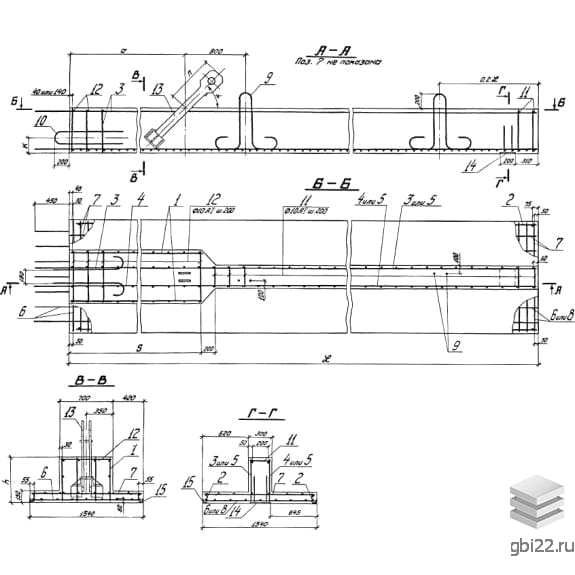

Конструкция 1ВЭН 85-7 – это высокопрочный железобетонный элемент с прямоугольной формой и тавровым сечением, оснащенный арматурными выпусками для надежного соединения с другими строительными компонентами.

Расшифровка обозначений:

• 1ВЭ – одиночный вертикальный элемент
• Н – монтаж насухо
• 85 – длина в дециметрах (8500 мм)
• 7 – высота сечения в дециметрах (700 мм)

Основные характеристики

Изделия производятся в двух вариантах: с одним или двумя ребрами жесткости. Они предназначены для строительства причальных сооружений высотой от 4 до 15 метров на различных водоемах.

Основные параметры:

• Длина: 8500 мм
• Ширина: 1540 мм
• Высота: 700 мм
• Масса: 10300 кг
• Класс бетона:

Область применения

Элементы используются при возведении:

• Пассажирских и грузовых причалов
• Угловых набережных конструкций
• Гидротехнических сооружений

Технология производства

Изготовление осуществляется на специализированных предприятиях с использованием:

• Гидротехнического бетона высокой прочности
• Пространственных арматурных каркасов
• Контроля качества на всех этапах

Особенности монтажа

Существует несколько способов установки:

• Насухую
• В водной среде отдельными элементами
• Сборными блоками

Транспортировка и хранение

При перемещении и складировании необходимо:

• Использовать специальные прокладки
• Избегать механических повреждений
• Защищать арматурные выпуски

Контроль качества

Приемка осуществляется согласно ГОСТ 13015-75 с обязательной проверкой:

• Прочностных характеристик
• Отсутствия дефектов
• Соответствия геометрических параметров
